Elettrotecnica interruttori



1. ISOLAMENTO

ISOLATORE PORTANTE PER CONDUTTORE IN MEDIA TENSIONE: sostiene ed isola i conduttori.
ISOLATORE PASSANTE: viene usato per superare una superficie; per alimentare un quadro isolato in SF6 in media tensione (MT).

Una volta tutti gli impianti in MT erano isolati in aria nelle cabine, oggi invece i quadri sono molto più protetti con una maggiore sicurezza per le persone.
L’aumentare della richiesta dell’energia elettrica ha portato a dei problemi; problemi di spazio. A parità di superficie si ha un maggior transito di potenza: per sopperire a ciò sono stati introdotti quadri isolati in SF6 per i quali sono necessari isolatori passanti in quanto il quadro in SF6 è stagno.
Gli isolatori devono riuscire a sopportare sollecitazioni di natura meccanica ed elettrica. La progettazione di un isolatore non si fa mai in riferimento alla tensione di esercizio, ma di solito rispetto alla sovratensione che può derivare da fenomeni atmosferici. Questa sovratensione è la più critica a cui può essere sottoposto un isolatore.
La sovratensione atmosferica è di tipo impulsivo con valore di picco di 125 kV.
La parte dell’isolatore passante contenuta nel quadro isolato in SF6 avrà una lunghezza minore rispetto a quella esterna al quadro in quanto l’SF6 ha una rigidità dielettrica maggiore di quella dell’aria.
Negli ultimi anni le linee aeree sono state soggette a critiche legate a problemi d’impatto ambientale e di inquinamento elettromagnetico. Per questi motivi oggi giorno nei centri abitati non si utilizzano più linee aeree, ma in cavo. Uno dei grossi problemi delle linee in cavo è la capacità ad essi legata.
I conduttori più utilizzati sono di alluminio in quanto pur avendo una resistività maggiore del rame, pesano meno. Pesano circa 1/4 ¸1/3 in meno del rame: un litro di rame è circa 9 kg e costa dai 6 ai 7 euro al kg. L’alluminio ha lo stesso prezzo però pesa meno.

L’isolante che veniva usato una volta per il cavo era carta-olio. Oggi viene utilizzato un estruso. Il polietilene è un isolante che soffre la presenza dell’acqua e l’ENEL una volta accortasi di ciò ha fatto sì che in Italia si utilizzasse solo la gomma etilenpropilenica (EPR). Lo spessore dell’isolante (EPR) per tensione di 20 kV è intorno ai 5¸6mm. È necessario, per distanze così piccole, controllare la distribuzione del campo. È indispensabile una guida di campo perché la rigidità dielettrica dell’isolante è tanto più alta quanto più uniforme è il campo.

L’affidabilità nella costruzione è certamente importante per un cavo. Uno dei problemi dei cavi è la parte terminale. La parte terminale del cavo è importante e delicata dal punto di vista tecnologico. Si deve fare una terminazione del cavo per consentire allo stesso di passare dal dielettrico solido a quello gassoso (aria).



I terminali da cavo sono diversi da tecnologia a tecnologia. Per i nuovi quadri isolati in SF6 anziché passare all’aria e poi all’esafloruro di zolfo sono state messe a punto tecnologie che permettono il passaggio diretto dall’isolante solido (cavo) all’SF6.



La funzione dell’isolatore è quella di garantire l’isolamento. Ora per un isolatore che ha una tensione nominale di 20 kV essere sottoposto a 19 kV o a 21 kV poco cambia; invece nel caso di un trasformatore uno scostamento dal valore nominale della tensione per il quale ne è stato progettato il funzionamento influisce molto sulle perdite.

I trasformatori a parità di tensione e potenza hanno prezzi diversi a seconda della tecnologia utilizzata, la quale può prevedere una minimizzazione delle perdite a scapito di un maggior prezzo. Si devono fare delle opportune valutazioni nella fase d’acquisto considerando che la vita media dei componenti è intorno ai 20 anni.
Un trasformatore si compra a peso: se costa meno, pesa meno Þ poco ferro e rame Þ induzione maggiore e perdite nel ferro maggiori; essendoci meno rame la resistenza è maggiore e ci saranno maggiori perdite nel rame Þ bollette più alte.

In conclusione per il trasformatore la tensione nominale è fondamentale, mentre per l’isolatore non si ha una tensione nominale per definire determinate o particolari caratteristiche ma solo per stabilire il tipo di sistema.
Per i componenti ci sono dei requisiti di uniformità da rispettare che sono stabiliti da delle commissioni come la IEC per permettere il libero mercato. Le norme internazionali vengono recepite dal comitato europeo CENELEC e poi dai rispettivi stati membri della comunità che per l’Italia è il CEI.
L’Enel prima di acquistare i componenti oltre a pretendere la dichiarazione di conformità alle norme richiede l’omologazione del prodotto ovvero la dimostrazione che il componente soddisfi ai requisiti minimi stabiliti. Può anche richiedere alcune modifiche particolari.
Le norme CEI sono divise in comitati:
11 Þ si interessa degli impianti in generale
14 Þ riguarda regole per la costruzione di trasformatori e cose simili
42 Þ si interessa di prove e misure in alta tensione
64 Þ riguarda gli impianti in bassa tensione
È sufficiente seguire le norme per ritenere che l’impianto sia stato eseguito a regola d’arte (cioè il meglio che si può fare). È diventato molto attuale il problema della sicurezza.

Ogni tanto ci sono situazioni anomale per cui la procedura di misura fatta secondo norma è impossibile da eseguire Þ ci sono delle persone di ampie competenze che suggeriscono dei metodi di misura, di verifica alternativi; tuttavia anche i più esperti per coprirsi le spalle usano seguire le norme.
Per l’isolamento la tensione nominale a cui si fa riferimento è la massima tensione nominale che l’impianto può sopportare senza avere un cedimento (20 anni):

Un = 20 kV                 Um = 24 kV

1.1 PROVE PER GLI ISOLATORI
Þ sovratensioni di manovra: il dispositivo deve essere in grado di sopportare una sovratensione di manovra. È sufficiente provare il nostro impianto, dispositivo ad una tensione sinusoidale di 50kV (valore efficace) per la durata di 60 secondi alla frequenza di 50Hz (il generatore sincrono che si usa in realtà non ha 50Hz e allora si è stabilito che l’intervallo di frequenza che si accetta è da 48Hz a 60Hz).
Þ sovratensioni di natura atmosferica: a livello internazionale si è scelta una forma d’onda unipolare non periodica normata. Si tratta di una tensione di tipo impulsivo la cui forma d’onda è la seguente:



Rigidità dielettrica dell’aria: 30kV/cm. Questo valore vale solo alla distanza di 1cm e in presenza di campo elettrico uniforme. La rigidità dielettrica dipende anche dalla polarità. Considerando la configurazione piano-pallina la rigidità è intorno a 5kV/cm per polarità positiva; per polarità negativa è di 9kV/cm. La rigidità dipende anche dalla forma d’onda della tensione applicata, per cui per distanze grandi si ha la scarica ad un livello minore per le tensioni impulsive rispetto a quelle sinusoidali.

N.B.: le rigidità dielettriche sono date sempre come valore massimo o di cresta, mentre per le prove a frequenza industriale si fa riferimento sempre ai valori efficaci.

Nel caso di impianti in alta tensione (240kV – 300kV) si fa riferimento a vere e proprie sovratensioni di manovra caratterizzate da impulsi 250/2500ms.

1.2 PROVE DIELETTRICHE PER I TRASFORMATORI

Nei trasformatori non è possibile fare la prova di tenuta dell’isolamento simulando la sovratensione di manovra con una tensione sinusoidale di 50kV efficaci in quanto essendo la tensione nominale 20kV si manderebbe in saturazione il circuito magnetico .

Per fare la prova di tenuta dell’isolamento si segue un’altra strada che consiste in due prove:

•
• Prova a tensione applicata: tutte le parti conduttrici vengono cortocircuitate tra loro e portate alla tensione di prova.

Tale prova verifica l’isolamento globale, ma non fra spira e spira in quanto l’avvolgimento viene posto in cortocircuito.



• Prova a frequenza indotta: si applica una tensione doppia a frequenza doppia in modo da garantire il flusso nominale. È così possibile verificare la tenuta all’isolamento fra le spire.

La tensione di prova è quindi pari a:
e la frequenza è di 100Hz.

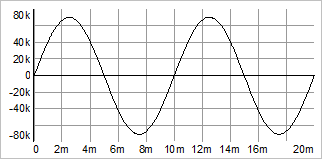

Per  efficaci e f=100Hz l’andamento è:



• Prova alla tensione atmosferica:







La distribuzione della tensione nell’avvolgimento nel caso di 70kV sinusoidali è uniforme e lineare in quanto l’avvolgimento è un susseguirsi di resistenze ed induttanze.


In questo primo schema mancano volutamente alcuni parametri che sono le capacità; questo perché a basse frequenze le impedenze capacitive sono elevate e anche considerandole non cambiano le distribuzioni delle correnti assorbite.
Applicando l’impulso 1,2/50 ms il contenuto armonico è elevato e si hanno componenti anche a 200 kHz. In questo caso il contributo delle reattanze capacitive non è più trascurabile (tende ad un cortocircuito) per cui il modello elettrico che ben rappresenta la situazione è quello rappresentato qui a fianco.



La distribuzione della tensione dell’avvolgimento è determinata dalla rete capacitiva e non è più uniforme e presenta un andamento di questo tipo:


Nella progettazione dei trasformatori una prova particolarmente critica è proprio la prova ad impulso (o di fulminazione). Trenta – quaranta anni fa la prova era molto “cattiva”, oggi invece è una prova quasi di routine. Un’eventuale rottura è imputabile a problemi di lavorazione. Questa prova viene fatta con un impulso con un valore di cresta pari a 125 kV.

Le sollecitazioni dielettriche che un componente può avere sono di tipo industriale e di natura atmosferica.

1.3 ISOLATORE PASSANTE

All’interno della resina dell’isolatore passante ci possono essere delle bolle d’aria o di altro gas che sono molto più stressate dal campo elettrico. Si possono verificare delle scariche che rovinano la superficie portando col tempo ad una degradazione progressiva dell’isolante e ad un aumento delle dimensione della bolla. A causa della scarica si hanno nella cavità dei depositi carboniosi e si possono formare veri e propri percorsi di scarica. Questo tipo di scarica è detto scarica parziale.
Uno dei requisiti fondamentali per l’isolante solido (estruso o porcellana) è l’assenza di buchi, vacuoli, bollicine, impurità all’interno di esso.
Una prova recente è quella che consente di misurare le scariche parziali. Per i trasformatori isolati in olio problemi di scariche parziali non esistono in quanto l’olio viene messo in circolo.
Di norma la prova all’impulso atmosferico è considerata una prova di tipo ovvero una volta fatta su un oggetto si può ritenere valida anche su tutti gli altri oggetti fratelli. Verificare o meno la presenza di bolle d’aria nella resina non è più una prova di tipo, ma viene considerata una prova individuale.
La distinzione tra prova individuale e prova di tipo è molto importante in quanto incidono in maniera diversa sui costi di un componente: la prova di tipo incide meno sul costo del componente, mentre la prova individuale incide molto di più.
Altro tipo di scariche parziali sono quelle che si verificano negli elettrodotti (nelle giornate nebbiose) per effetto corona. In questo caso i danni che si producono nel vetro dell’isolatore sono nulli. La scarica avviene perché il campo elettrico supera localmente la rigidità dielettrica dell’aria. La scarica può dare origine a fenomeni luminosi e sonori ed anche di emissioni di onde elettromagnetiche; procura la rottura locale dell’isolamento costituito da aria.
Una misura per valutare l’interferenza di queste onde elettromagnetiche con le onde radio è la R.I.V. (Radio Interference Voltage). Si tratta di una prova di compatibilità elettromagnetica nata negli anni ’30 in quanto in quegli anni la radio si ascoltava in AM e le onde elettromagnetiche prodotte dall’effetto corona erano sede di disturbo. Oggi la R.I.V. è una prova di qualità non certamente per problemi di ascolto della radio (oggi si ascolta in FM) ma per imporre al costruttore di controllare il campo in modo che la sua distribuzione sia ben studiata (soprattutto in alta tensione).
La misurazione della rigidità dielettrica è molto difficile: bisogna tener conto dei problemi di produzione per cui la rigidità reale del materiale è inferiore rispetto a quella valutata in laboratorio Þ si devono prendere dei coefficienti di sicurezza per una corretta valutazione.

Quando si parla di isolamento si fa una distinzione tra isolamento interno ed esterno. Per gli isolamenti esterni bisogna tener conto dei problemi di natura atmosferica: pioggia, salsedine nelle località in prossimità del mare, inquinamento in zone industriali. Agli isolatori per esterno si effettua una prova sotto pioggia e sono muniti di alettature laterali che sono indispensabili per rompere l’eventuale velo conduttore formato dall’acqua.







Scarica DISRUPTIVA: comporta la rottura dell’isolante (aria) e un collasso completo della tensione.
L’aria è un isolante autoripristinante. La parte ionizzata dopo la scarica con un po’ di vento viene sostituita da nuova aria con le caratteristiche isolanti consuete.
Vi sono anche altre scariche come quelle parziali e superficiali le quali possono danneggiare superficialmente l’isolante creando delle tracce che possono portare al collasso dell’isolante. Se la scarica avviene all’interno del materiale solido si deve sostituire l’isolatore. Si parla in questo caso di scarica perforante.
L’isolante solido non è autoripristinante e una scarica in esso non è accettabile. Si possono accettare solo scariche accidentali, occasionali. Per la prova degli isolatori alla scarica atmosferica a 125 kV la norma prevede di applicare 15 impulsi di una polarità e 15 di polarità opposta e la si ritiene superata se avvengono al più due scariche per ogni polarità.
Tutti i valori di rigidità dielettrica e di tensione a cui effettuare le varie prove sono di tipo statistico.

 La rigidità dielettrica fa riferimento al valore di campo elettrico per cui si ha il 50% di probabilità che avvenga la scarica.

1.4 CORRENTE NOMINALE

Un altro parametro fondamentale per l’isolatore è la corrente nominale definita come la massima corrente che può passare per un tempo infinito senza far danni. Alla corrente nominale sono direttamente collegate le sollecitazioni termiche al quale è sottoposto il componente: si ha una potenza per effetto termico che deve essere smaltita. Si dovrà verificare che il materiale isolante sia compatibile con le temperature alle quali il componente si porta nel normale funzionamento. Per questo motivo gli isolanti sono divisi in classi.
Classe A: carta, carta impregnata, cartone, olio. Temperatura di funzionamento 105°C (trasformatori in olio): si tratta di un limite assoluto ovvero si considera anche la temperatura dell’ambiente in cui si sta lavorando.
Classe F: temperatura di funzionamento 155°C (motori asincroni). Se l’isolante tiene di più allora si possono avere più perdite, quindi con dimensioni minori (rispetto all’isolante di classe A) si può smaltire la stessa potenza termica.
Classe H: temperatura di funzionamento 180°C (trasformatori a secco).

Si tratta delle temperature massime che garantiscono la vita dell’isolante per l’intera vita del componente (20 anni).

La necessità di realizzare dei componenti standard che possano essere venduti in modo competitivo in tutto il mondo ha portato alla convenzione per cui ci sia una uniformità nei valori nominali delle correnti, delle potenze dei vari componenti elettrici.
Partendo da un valore nominale di corrente di 1A la taglia successiva è stata stabilita in modo da garantire un valore del +25% del valore precedente.

Questa scala è detta R10 (si usa anche per le potenze nominali dei trasformatori).
Le correnti nominali sono riferite ai componenti e dovranno essere superiori a quelle di funzionamento del circuito in cui i componenti vengono inseriti. La corrente nominale e quella corrente che il componente deve portare senza che venga danneggiato. Il punto critico è rappresentato dalla qualità del materiale isolante.
I cavi sono generalmente isolati in:

• PVC temperatura max di lavoro: 70 °C
• EPR temperatura max di lavoro: 90 °C

Il polietilene raramente si può usare da solo fino a 70°C. Il polietilene che sta prendendo sempre più piede è l’XLPE dove le catene di monomeri sono legate tra di loro (cross link polietilene).
Si tratta di temperature assolute e questo rappresenta un problema in quanto per smaltire la Pj si deve realizzare un salto termico DT (T-Tamb); la temperatura ambiente per quanto ci riguarda può variare  tra 30¸40 °C. La temperatura media che possiamo considerare è di 30 °C. Le temperature delle classi di isolamento non vanno intese come temperature medie ma come temperature limite oltre il quale non si deve andare in nessun punto della macchina. Le portate dei cavi sono riferite a temperature medie di 30 °C.
Nei quadri in BT l’accoppiamento cavo-interruttore è un’operazione critica. Ogni costruttore definisce le caratteristiche termiche del proprio componente; sulla morsettiera degli interruttori i costruttori dicono che il salto termico massimo consentito è di 60 °C. Ora se la Tamb=40°C Þ considerando il DT=60°C la temperatura massima che si potrà avere al morsetto è di 100°C; se il cavo è isolato in PVC ed ha una T=70°C nel caso in cui il morsetto raggiunga i 100°C il cavo viene surriscaldato con conseguente usura dell’isolante. Si tratta di un problema di coordinamento dei componenti.
Tuttavia questo inconveniente è limitato i primi 10¸20 cm di cavo: qualcuno suggeriva di tenere separati i due conduttori in modo che nel momento in cui l’isolante si sbriciola sia comunque garantito un isolamento (aria) e scongiurato il contatto elettrico. Nel caso di collegamento dei conduttori ai morsetti dell’interruttore è bene non legare insieme i conduttori prima di 20¸30 cm in modo che nel caso del collasso dell’isolante sia garantito l’isolamento e sia garantita anche la massima capacità di smaltimento del calore.
Spesso e volentieri i punti che raggiungono le massime temperature sono difficilmente accessibili.
Anche per i trasformatori è difficile misurare la temperatura; solitamente si va a misurare la temperatura a cui si porta l’avvolgimento mediante misura di resistenza. Per la classe A 105 °C DT=65°C  Þ  DTavvol.max=60°C. Il salto di temperatura dell’avvolgimento non deve superare i 60 °C. Questa temperatura va intesa come temperatura media.
Il costruttore, il progettista dopo aver eseguito tutti i suoi calcoli sottopone il componente alla verifica termica. Si tratta di una prova cattiva in quanto mentre le altre prove con esito negativo possono essere risolte con un indennizzo in denaro (le perdite a vuoto sono maggiori di quelle che si era stabilito nel contratto) e con un minore esborso per il componente da parte del cliente; in caso di esito negativo della prova termica questo tipo di accordi non esiste e il cliente si rifiuta di comprare il componente. La prova termica è importante in quanto se la temperatura eccede di 6¸7 °C la vita della macchina dimezza. Nel caso di superamento della temperatura si può declassare la macchina portandola ad esempio da 250 kVA a 200 kVA.
Si hanno problemi anche in base al tipo di utilizzo: è differente progettare un trasformatore da distribuzione piuttosto che un trasformatore per alimentare un grosso blocco raddrizzatore. In tal caso infatti le perdite sono molto diverse; si fanno sentire molto di più le perdite addizionali per effetto pelle e di prossimità.
I punti critici degli avvolgimenti sono le testate. Un ulteriore problema è legato non al materiale isolante ma al conduttore: ci sono infatti dei punti in cui si eseguono dei collegamenti-contatti tra due conduttori e in queste giunzioni si ha il problema della resistenza di contatto.

Nel collegamento tra due funi l’Enel impone che la resistenza della giunzione sia  minore della resistenza di un normale tratto di conduttore. Dal punto di vista termico il problema è rappresentato dalla pulizia del contatto (si deposita uno strato di ossido); ci sono dei requisiti nelle giunzioni che dipendono dal tipo di materiale.

Il problema termico non è da ricondurre solamente alla pulizia ma anche alla temperatura dell’ambiente. La norma dice che per le sbarre di rame collegate da bulloni a seconda dei diversi fluidi in cui si trovano immerse le DT massime rispetto all’ambiente sono:
aria Þ DT=35°C
SF6 Þ DT=65°C
Olio Þ DT=40°C
Vi sono problemi nelle connessioni fisse ma anche nelle connessioni mobili (interruttore). Quello che si fa è depositare sulle giunzioni dei materiali pregiati come argento o nichel che producono ossidi per temperature superiori. Risulta comodo quindi non modificare il progetto rivestendo semplicemente i conduttori (nella giunzione) di argento. Il contatto non sarà più rame-rame ma argento-argento.
È necessario anche che il contatto tra materiali pregiati si mantenga dopo un congruo numero di operazioni. Per 1000 manovre basta uno spessore del rivestimento di 30 mm affinché il contatto sia sempre argento-argento. A causa dell’usura meccanica ci sono delle prove che verificano le caratteristiche sia da nuovo che da vecchio.

2. CORTO CIRCUITI

Nella vita dell’impianto ci possono essere dei corto circuiti e questi devono essere considerati nella fase di progettazione di un componente. Ci sono degli specifici componenti (interruttori) che interrompono il circuito nel momento in cui si manifesta un corto circuito. Tutti gli altri componenti del circuito devono essere in grado di sopportare gli effetti della corrente di corto circuito negli istanti in cui essa sussiste. La corrente può raggiungere il valore di picco  (il massimo che si può raggiungere con solo circuito induttivo è di ).

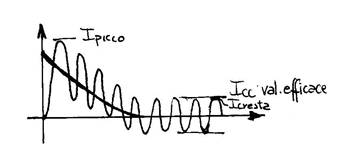

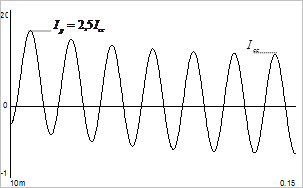

Le correnti di corto circuito sono sfasate notevolmente rispetto alla tensione che le genera.
L’asimmetria dipende molto dal  e quindi da dove avviene il corto circuito. Se il corto avviene in BT il  è generalmente elevato mentre in MT il  è basso in quanto conta maggiormente la parte reattiva. BT ®       MT ® .









Il guasto deve essere interrotto nel minor tempo possibile  Þ COORDINAMENTO DELLE PROTEZIONI
Le correnti nel lato MT possono rimanere per 0,5¸1,5 secondi; in genere è richiesto di estinguere il corto in 1 secondo.
Gli effetti associati alla corrente di corto circuito sono lo smaltimento della potenza Joule accumulata per effetto termico e le sollecitazioni elettrodinamiche. Se facciamo riferimento ad 1 secondo potremo dire che il componente deve resistere all’energia messa in gioco dalla corrente di corto circuito. Dati i brevi tempi si considera che i processi siano completamente adiabatici.
Per quanto concerne le sollecitazioni elettrodinamiche possiamo dire che una corrente  dà luogo a sforzi elettrodinamici non trascurabili. Facciamo due conti:
Considerando che le forze dipendono dal quadrato della corrente…
Condizioni nominali: Forza 1
Condizioni di corto circuito permanente: Forza 100
Condizione transitoria: Forza 625
Il problema è che la forza è un impulso di breve durata e non uno sforzo graduale.
Queste sono prove di tenuta alla corrente termica e prova di tenuta alla corrente dinamica di corto circuito.

2.1 CURVE DI VITA DELL’ISOLANTE
EPR:

A 90 °C di temperatura massima è legata una aspettativa di vita di almeno 20 anni (200000 ore). Se si ha un corto circuito sul cavo isolato in EPR si può superare la Tmax di 90°C (che è presa in corrispondenza del conduttore centrale). Per il materiale isolante viene definita una temperatura a regime (90°C) e una temperatura che il materiale può sopportare soltanto per brevi tempi (1 sec) che per l’EPR è di 250°C.
Linea aerea: è caratterizzata da un isolamento autoripristinante.
Linea in cavo: l’isolamento non è autoripristinante.
La prova prevista dalla norma per la linea aerea consiste nell’applicare 15 impulsi da 125 kV di una polarità e 15 dell’altra polarità e si considera superata se si produce la scarica al più per 2 volte.
Se l’isolamento è solido la norma prevede di applicare solo 3 impulsi da 125 kV per polarità e naturalmente  prevede che la prova sia superata solo se non si verifica nessuna scarica.
Per poter controllare il campo è necessario realizzare le condizioni di condensatore cilindrico (il campo ha intensità maggiore nella superficie più vicina al conduttore). La sezione del conduttore è formata da più trefoli (fili elementari) in modo da rendere più flessibile il cavo.
Per questo motivo non si ottiene un cilindro perfetto e il campo non è uniforme con una conseguente diversa sollecitazione nei diversi punti. Per eliminare le punte e le gole create dall’unione di questi trefoli si deposita al loro esterno uno strato di gomma semiconduttrice che viene caricata ad esempio con grafite.
Prima dei fili elementari conduttori in rame si mette una copertura di isolante conduttore (schermo). Negli ultimi anni il rame ha avuto un aumento del prezzo pari al 50%; l’alluminio costa meno (anche perché pesa meno) però è meno flessibile.
CAVI IN BASSA TENSIONE:
in un sistema di bassa tensione l’isolante deve tenere 2 kV; lo spessore dell’isolante è di 1 mm o inferiore. Si tratta di uno spessore considerevole rispetto al valore della tensione da tenere tuttavia il conduttore deve resistere a sforzi oltre che di natura elettrica anche di natura meccanica.
Le sezioni più piccole sopportano delle densità di corrente maggiori rispetto a quelle più grandi perché il limite è dato dalla Tmax che non deve essere superata.

Nella scelta di un cavo devono essere valutate:

• Cosa succede nel caso di corto circuito? Per l’effetto dinamico la cosa più critica è l’ampiezza della corrente nel primo picco. Per controllare questo primo effetto i trefoli conduttori vengono intrecciati (elica). Il comportamento del cavo dovuto a questi sforzi dipende anche dalla modalità con cui viene fissato il cavo. Secondo la norma la corrente di corto a cui si fa riferimento è quella di un circuito in MT con basso  che raggiunge un valore . La corrente di corto mette in gioco anche un’energia Joule non trascurabile.

Si ritiene che il riscaldamento del cavo dovuto alla corrente di corto circuito avvenga in un tempo così breve che non ci sia smaltimento di energia attraverso scambio di calore con l’esterno. Processo adiabatico.
L’energia messa in gioco si trasforma in energia interna del conduttore. La norma impone che la sovratemperatura non sia superiore a 250°C (per l’EPR); il vincolo non è rappresentato dalla possibilità che il rame possa fondere ma dal mantenimento dell’integrità dell’isolante.



2.2 DISTRIBUZIONE DELLA DENSITÀ DI CORRENTE SULLA SEZIONE DEL CAVO



Il raggio di penetrazione del rame a 50 Hz è di 30 mm (effetto pelle).

Con un conduttore da 630  la densità di corrente non è uniforme, inoltre tra trefolo e trefolo si formano anche degli ossidi. I conduttori fatti bene sono singolarmente isolati (trefolo per trefolo).

2.3 ABACO TERMICO
Il salto termico che si può accettare dal funzionamento in condizioni normali al funzionamento in corto circuito è di . Dall’abaco si nota come per un riscaldamento di 160°C si hanno   e considerando un tempo  otteniamo:
 Þ Per una  abbiamo una .

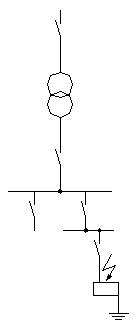

3. SCHEMA ELETTRICO IN MEDIA TENSIONE

Della distribuzione in media tensione dell’Enel sono dati ad esempio i seguenti parametri:
  dove  è la tensione nominale mentre  è il potere di interruzione.
3.1 INTERRUTTORE
Dispositivo che è in grado di interrompere la corrente di corto circuito che può manifestarsi in un impianto. La norma prevede che per i  correnti di corto circuito inferiori a  non si prendano in considerazione. Per i  la norma prevede:

• Se ;
• Se .

L’Enel non dà mai una  inferiore a . La  dell’interruttore è determinata da caratteristiche fisiche che consentano di interrompere la  e potrà essere anche superiore alla  dell’impianto. Anche la cabina viene protetta in riferimento alla .
L’interruttore deve essere in grado di aprire la corrente di cortocircuito. Questo dispositivo può essere comandato sia manualmente sia attraverso un relé di protezione.

3.2 SEZIONATORE

È un dispositivo che seziona l’impianto solo in assenza di correnti.
Ha tre posizioni: chiuso, aperto, messa a terra. In media tensione le tre operazioni sono fatte da un unico dispositivo mentre in alta tensione la messa a terra viene fatta con un sezionatore di terra. Ci sono una serie di interblocchi meccanici che impediscono eventuali operazioni in conflitto ad esempio aprire un sezionatore finché l’interruttore a valle non è aperto è impossibile poiché meccanicamente interbloccato.

3.3 INTERRUTTORE DI MANOVRA

È un dispositivo in grado di aprire la corrente nominale. Nello schema che abbiamo visto deve intervenire solo per aprire la linea quando sia necessario lavorare sul trasformatore. Questo interruttore non è in grado di aprire la  ma deve essere in grado di sopportarla. Nel caso di guasto deve aprire il circuito l’interruttore a monte che è posto nel punto di consegna dell’Enel.
È munito di una bobina di sgancio controllata da dei dispositivi che valutano la temperatura nel trasformatore (olio) Þ svolge quindi anche la funzione di protezione del trasformatore nel caso di sovraccarico. Sono anche previsti dei pulsanti per l’allarme antincendio collegati alle bobine di sgancio.

3.4 TRASFORMATORI DI MISURA



Nei TA per protezione rileva la corrente in un intervallo ampio rispetto al TA di misura. Le sigle di identificazione sono del tipo 5P, 10P,… dove P sta ad indicare che è di protezione. Si tratterà di scegliere il giusto TA con la corrente nominale In adatta.

Nei TA per misura importanti sono i seguenti dati:

• Classe 0,5: errore di fase e di rapporto del TA espresso in % garantito dal 25% al 100% della prestazione nominale;
• Prestazione nominale: 10VA. È il valore del carico nominale per cui viene garantita la classe dello strumento.



TA
Tipo: 5P                      In = 200 A
Is = 1 A



I TV possono essere di due tipi:

• Misurano la tensione di linea ovvero tra fase e fase;
• Misurano la tensione di fase ovvero quella tra fase e terra.

Nello schema in analisi abbiamo la presenza di 3 TV con la seguente targa: .
L’indicazione  è fatta appositamente in modo che collegando opportunamente i tre TV sia possibile la lettura diretta della tensione di linea (fase-fase). La tensione secondaria 110V è tipicamente americana, solitamente in Europa si utilizza come valore 100V.
Su un sistema trifase quando si parla di tensione si intende la tensione di fase.

I TV che rilevano direttamente la tensione tra fase e fase si possono utilizzare fino alla MT, in quanto in Alta Tensione il metodo sarebbe molto costoso. Infatti nella realizzazione di questi trasformatori si devono avere elevate distanze tra i morsetti per garantire la tenuta alla tensione e quindi per valori elevati di tensione (AT) le distanze diventerebbero sproporzionate.

I tre TV dello schema in analisi sono collegati nel seguente modo:
Il TV misura la tensione tra fase e terra. Mentre nei TV che misurano direttamente la tensione di linea bastano 2 TV, in questo caso ne occorrono 3.
Per comodità si usa come tensione secondaria del TV  in modo che sia più agevolare valutare la tensione concatenata.

L’aspetto esterno ed interno dei TV che misurano la tensione di linea e di quelli che misurano la tensione di fase è completamente diverso. Innanzitutto la prima differenza è che i primi hanno due morsetti lato AT, mentre i secondi solo uno in quanto l’altro è rigidamente connesso a terra. Inoltre vi è una differenza anche per quanto riguarda il tipo di isolamento: nel TV che misura la tensione di fase l’isolamento è graduale: è maggiore via via che il potenziale cresce rispetto al potenziale nullo della terra. Inoltre sempre in questi TV non è possibile la prova a tensione applicata, ma solamente quella a frequenza indotta per quanto riguarda le prove di tenuta dell’isolamento. Una rappresentazione schematica è la seguente:

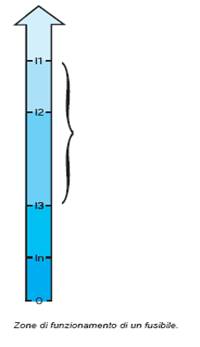

Per la protezione dei TV a monte si mette un fusibile con In piccola e con un P.I. elevato perché dopo l’intervento i terminali del fusibile devono garantire le distanze minime per tenere la tensione. Infatti poiché le correnti nominali d’impianto possono essere tranquillamente di 200 A mentre le correnti del TV di guasto verso terra possono essere ad esempio 10 A, questo guasto non verrebbe rilevato da nessuno se non ci fosse il fusibile.

In un TA o TV il parametro importante è rappresentato dalla buona elaborazione di una grandezza: è importante il carico applicato.
PRESTAZIONE: massima potenza applicabile al secondario del trasformatore di misura che garantisce la classe dello strumento. Tipicamente la precisione del TA è garantita tra il 25% e il 100% della prestazione nominale. Nel caso di TA con prestazione di 30 VA e con  abbiamo che la massima impedenza applicabile al secondario è di . La prestazione quindi definisce la massima impedenza applicabile al secondario se si supera la quale il costruttore non garantisce più il limite di errore. L’impedenza al secondario va valutata considerando sia l’impedenza interna dello strumento di misura (amperometro o wattmetro) sia l’impedenza dei cavi di collegamento.
TA e TV risentono molto di eventuali transitori che portano in saturazione il nucleo ferromagnetico (per far bene la prova si deve smagnetizzare il nucleo).

3.5 RIVELATORE PRESENZA/ASSENZA TENSIONE.

È un dispositivo molto importante ai fini della sicurezza delle persone, di per sé è un qualcosa di basso costo e che occupa poco spazio.
È molto semplice ed  è in grado di “sentire” la presenza o meno di tensione direttamente sulla fase del circuito.
Viene realizzato con un divisore di tensione capacitivo con una lampada al neon messa in parallelo alla capacità di BT: se è accesa significa che c’è tensione, altrimenti no. Ne viene installato uno per ogni fase attiva.
Uno dei problemi principali era legato all’affidabilità a lungo termine in quanto non era prevista nessuna manutenzione; attualmente però si stanno mettendo a punto dei sistemi più affidabili che richiedono scarsa o addirittura nulla manutenzione.

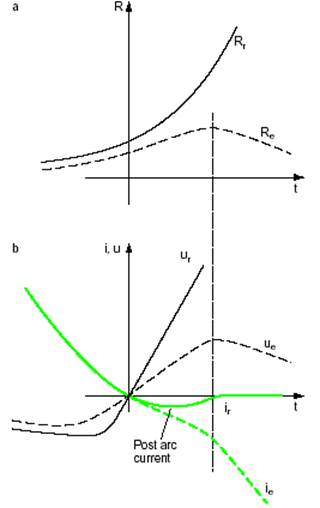

In MT gli interruttori utilizzati sono prevalentemente in vuoto o in SF6, mentre non si fanno più quelli in aria e a piccolo volume d’olio.

Il condensatore A in realtà è un isolatore capacitivo. Esso è simile agli isolatori portanti; al suo interno vi sono due elettrodi sferici che fungono da capacità. I valori di capacità che si ottengono sono molto piccoli e si aggirano intorno ai 35 pF. Inizialmente si utilizzavano delle vere e proprie capacità da 70¸150 pF le quali sono state sostituite dalle sferette in quanto sono di più facile realizzazione e di minor costo data la funzione che devono svolgere.
Uno dei problemi legato alla sicurezza è rappresentato dal fatto che se cede l’isolamento dell’isolatore capacitivo e per qualche motivo la capacità di BT si porta al livello della MT si possono avere dei danni per le persone. Per tale motivo sono in fase di studio alcune norme per salvaguardare le persone da incidenti di questo tipo.

3.6 RIFASAMENTO
A valle del trasformatore di potenza viene installata una batteria di condensatori per il rifasamento della potenza reattiva assorbita a vuoto.
Il rifasamento si fa nel lato BT perché costa meno!
Il trasformatore è da 1 MVA quindi se I0»2%In Þ considerando la potenza assorbita a vuoto completamente induttiva la batteria di condensatori necessaria è di 20 kvar (2% di 1MVA).

In questi ultimi anni i condensatori hanno avuto dal punto di vista tecnologico un grande sviluppo. Hanno un’elevata densità di energia per cui la batteria di condensatori nello schema avrà dimensioni dell’ordine di 10 ´ 30 cm.
La vecchia tecnica di realizzazione dei condensatori prevedeva due strati di isolante tra due lamine conduttrici come mostrato in figura:
si mettono 2 strati in modo da ridurre la probabilità di scarica a causa della presenza di porosità sull’isolante. Ogni foglio è in grado di tenere la tensione.

La tecnica che attualmente si utilizza è quella che sfrutta la tecnologia a film sottile. Si prende un film di materiale dielettrico e si metallizza la superficie; così facendo lo spazio occupato è molto limitato. Se anche avviene la scarica perché l’isolante ha una porosità, il foglio metallico si vaporizza per cui il guasto si autoestingue.




Ad ogni vaporizzazione si ha una perdita di capacità. Per questo motivo non è da stupirsi se col tempo i condensatori perdono di capacità.
Rispetto a 20 anni fa oggi i volumi per condensatori di pari prestazione sono dimezzati.

3.7 TRASFORMATORI

Nel parallelo di trasformatori di diversa taglia non si accetta che la corrente circolante sia maggiore del 10% della corrente nominale.
Le tolleranze sulla vcc dei trasformatori sono molto restrittive e pari al limite più severo tra 0,5 e il 10% di vcc. Chiaramente la precisione sul valore della vcc è ancora più importante nel caso s’intenda collegare in parallelo due trasformatori.
3.8 INTERRUTTORI

Per gli interruttori aprire correnti piccole come quelle dei trasformatori o cavi a vuoto può essere un problema.  Per questo nelle caratteristiche si danno anche i valori di corrente che riescono ad aprire per i trasformatori e cavi a vuoto (16A e 25A sono valori tipici).

La progettazione in BT ha una filosofia diversa rispetto a quella di MT. Innanzitutto vi è una grossa differenza tra le correnti di cortocircuito di MT rispetto a quelle di BT.


Requisito di primaria importanza da tener presente è che si deve garantire il massimo servizio di continuità alle diverse utenze. Ciò significa che se avviene un guasto ad un’utenza di BT gli interruttori devono intervenire in modo tale che venga isolato unicamente il tratto di linea con il guasto e non l’intera linea a monte fino al trasformatore altrimenti si creerebbe un forte disservizio.
L’interruttore dell’utenza BT deve intervenire per primo e nel minor tempo possibile in caso di guasto. Gli interruttori a monte, invece, verranno opportunamente ritardati in modo da garantire una corretta selettività d’intervento. (I magnetotermici domestici riescono ad intervenire in un tempo così ristretto che il cortocircuito non si manifesta nella sua interezza).
Quando c’è un cortocircuito si abbassa la tensione della rete; quando l’interruttore apre la rete torna al valore normale di tensione.





Il valore di picco serve per il dimensionamento delle sollecitazioni elettrodinamiche, mentre il valore di corrente di cortocircuito permanente è indispensabile per le valutazioni delle sollecitazioni termiche.

In BT gli interruttori sono in grado di intervenire prima del primo picco della Icc, ovvero prima di Ip e per questo si parla della corrente di cortocircuito presunta ovvero quella che si avrebbe se non si avesse l’interruttore.

Ci sono dei dispositivi che intervengono in meno di 20 ms, anche in 10 ms.



Corrente che passa grazie al tempestivo intervento dell’interruttore

La domanda allora potrebbe essere: per quale corrente dobbiamo dimensionare il circuito?
È inutile dimensionare i componenti per le sollecitazioni elettrodinamiche dovute alla Ip, ma si dimensionerà l’impianto in corrispondenza alla corrente limitata che l’interruttore apre.

Quindi il dimensionamento delle linee che alimentano le utenze di BT possono essere fatte secondo l’effettiva corrente che passa.

Gli interruttori a valle di BT non hanno la regolazione del tempo d’intervento in quanto essi devono intervenire nel minor tempo possibile: tali sono detti interruttori a scatto indipendente.
Gli interruttori a monte non devono intervenire subito ma solo dopo un certo tempo e solo se l’interruttore a valle non è riuscito ad aprire. Neppure l’interruttore in MT deve intervenire appena sente il guasto altrimenti metterebbe fuori servizio l’intera linea. L’intervento deve avvenire solamente se gli interruttori a valle non intervengono.
Nel caso in cui il cortocircuito si manifesti in MT essendo che gli interruttori intervengono con un certo ritardo temporale, la corrente di picco si manifesta sempre e quindi si dovrà tener conto anche di una certa energia che viene messa in gioco. La norma stabilisce che il guasto debba comunque essere estinto entro 1s.
È chiaro che nel caso di cortocircuito lato MT, gli interruttori a valle in BT devono essere in grado di sopportare la corrente per un certo tempo (almeno 1s) soprattutto per quanto riguarda le sollecitazioni elettrodinamiche, ma anche per ciò che considera l’energia termica.

 Per tutti i componenti viene identificata la  ovvero la corrente di cortocircuito che il componente è in grado di tenere.

Tutti gli interruttori dello schema in analisi devono tenere una corrente di cortocircuito di 12,5kA (1s). L’interruttore oltre ad essere in grado di aprire deve anche tenere questo valore di corrente .
In Italia cortocircuiti che durano 1s non ce ne sono. Il relé dell’ENEL interviene in 300 ms, quindi tutte le protezioni a valle devono essere tarate per intervenire in tempi minori.

 Un altro parametro di corrente di cortocircuito è la : massima corrente che l’interruttore è in grado di aprire.
Quando l’interruttore apre vede, ai suoi capi, la “tensione di ritorno (di ristabilimento)” che a regime è la tensione verso terra sinusoidale a 50 Hz, ma in transitorio presenta delle sovratensioni; tali sono le SOVRATENSIONI DI MANOVRA (o SOVRATENSIONI DI RITORNO): dipendono dalla configurazione della rete, dal tipo di carichi,ecc…insomma dipendono da molte variabili per cui la norma stabilisce un caso standard.
41kV: valore massimo di tensione che si deve presentare non più di 88ms dopo l’estinzione della corrente.
Questo è uno dei problemi per cui il teleruttore deve essere veloce.







Gli interruttori di MT devono essere in grado di svolgere determinati cicli di operazioni definiti in fase progettuale. In genere dopo l’apertura si riprova la chiusura per vedere se il guasto si è autoeliminato e in caso negativo si rifà la manovra d’apertura. Il ciclo di manovre tipico è il seguente:
O t CO t CO
Dove:  - C = chiusura
- O = apertura
- t = tempo di attesa. Usualmente sono 3 minuti. Questo tempo serve ad immagazzinare l’energia nelle molle sufficiente per effettuare l’operazione di chiusura e di apertura immediata (CloseOpen).

Gli interruttori in SF6 sono in grado di eseguire una cinquantina di manovre di questo tipo, mentre quelli in vuoto arrivano fino a 200 manovre.
Oltre alla funzione di apertura l’interruttore deve essere in grado di stabilire il circuito, per cui potrebbe dover chiudere sulla corrente di cortocircuito.
La corrente di stabilimento deve essere almeno di  tenendo presente che in MT la .
La  è la corrente massima che può aprire;
la  è la corrente di tenuta.
Altra tipica sequenza per gli interruttori ENEL installati a protezione delle linee aeree, spesso soggette a fulminazioni, è:          O 0,3s CO 3min CO
Questo ciclo è più “cattivo” del precedente per cui è chiaro che il dispositivo che manovra l’interruttore è più complesso.

In BT si parla molto spesso di corrente di cortocircuito presunta in un punto.
Gli interruttori di bassa tensione si suddividono principalmente in due categorie: A e B.

A: il relé non ha alcun ritardo intenzionale e apre subito. Questi addirittura sono quelli in grado di intervenire prima del picco della corrente di cortocircuito.
B: il relé consente di impostare un ritardo intenzionale di intervento. Tali interruttori hanno una corrente di cortocircuito di tenuta dinamica e termica .

Nella categoria B sono definite:

•
• : corrente ultima di cortocircuito, ovvero la massima corrente che l’interruttore è in grado di aprire. Sostanzialmente si tratta del potere d’interruzione (P.I.). La prova a cui deve resistere l’interruttore percorso da tale corrente è del tipo: O t CO. Dopo tale prova l’interruttore chiaramente si danneggia e deve essere riparato; è anche richiesto che esso sia comunque in grado di richiudere nuovamente sulla corrente nominale anziché su quella di cortocircuito non garantendo però che il relé non comandi un’apertura (in presenza di In) in quanto potrebbe essere danneggiato.
• : corrente di cortocircuito di servizio. Viene data in termini di percentuale rispetto alla . Valori tipici sono: 25%, 50%, 75%, 100% di . Il ciclo di prova con questa corrente è analogo a quello degli interruttori in MT, cioè: O t CO t CO. Tale sequenza viene eseguita 1 volta.

In Europa la massima corrente di cortocircuito per la media tensione  è di .
Per tutte queste prove ci riferiamo sempre al cortocircuito trifase.
Più lontani si è dal trasformatore e più l’impedenza alla sequenza omopolare è elevata. Allora la corrente di cortocircuito monofase (guasto maggiormente probabile rispetto a quello trifase) è minore per cui gli interruttori possono avere  intorno al 50% di . Quelli, invece, vicini alla sbarra di distribuzione (immediatamente sotto al trasformatore) hanno .

Esempi di valori tipici:



Di estrema importanza per una valutazione grossolana del potere d’interruzione è il valore della tensione di cortocircuito percentuale del trasformatore.



Quando si parla di un trasformatore di potenza dati importanti sono la , la , e la . Il costruttore si preoccupa delle perdite interne che devono essere smaltite all’esterno. Per un motore ha importanza la potenza fornita all’albero e la potenza viene indicata in kW e non in kVA come nel trasformatore. Il costruttore di trasformatori non fa mai la prova, la verifica del rendimento ma effettua una misura per valutare le perdite nel ferro e nel rame (calcolando il rendimento indirettamente si ottiene un valore più preciso).





4. CABINE MT-BT

Quadri blindati isolati in aria: l’elemento base è l’interruttore di manovra che può funzionare anche da sezionatore.
L’interruttore di manovra è un dispositivo che deve essere in grado di aprire e chiudere la corrente nominale ed inoltre chiudere la corrente di cortocircuito (operazione meno gravosa dell’apertura in quanto tende ad eliminare l’arco). L’interruttore di manovra se inserito nel circuito assieme ad un fusibile può sostituire l’interruttore. Infatti in questo caso la protezione dal cortocircuito è garantita dalla presenza del fusibile. La scelta dell’una o l’altra soluzione verrà presa sulla base di valutazioni di tipo economico e sullo spazio che si ha a disposizione.

SEZIONATORE DI TERRA: molte volte è contenuto nell’interruttore di manovra. Questo dispositivo deve tenere la corrente di cortocircuito e non deve aprirla o chiuderla. Quando il sezionatore di terra è contenuto nell’interruttore di manovra deve essere in grado di chiudere la corrente di cortocircuito. In MT sono stati costruiti dispositivi con tre posizioni che permettono l’apertura, la chiusura, la funzione di sezionatore di terra.

Gli interruttori considerati sono isolati in SF6. Presentano due contatti:

• uno in cui passa la corrente di regime (fatto a tulipano) e che quindi deve tenerla senza eccessivo riscaldamento.
• l’altro deve interrompere la corrente di cortocircuito ed entra in gioco solo nella fase di apertura o di chiusura.


Nel circuito ci sono:

1. circuit breaker: aprono la Icc (interruttori);
2. switch: aprono In;
3. contattori: le norme definiscono il contattore come “un dispositivo elettromeccanico di manovra”, ad azionamento non manuale, adatto per effettuare un numero elevato di manovre, capace di stabilire, sopportare ed interrompere delle correnti in condizioni ordinarie e di sovraccarico del circuito ad esso interessato.

4.1 SCARICATORI

La loro caratteristica è simile quella che si ottiene con un doppio diodo Zener. Se si supera un certo valore della tensione questo dispositivo la limita ad un determinato valore. Interviene quindi per una tensione prossima ai 125 kV e comunque superiore ai 50 kV efficaci in quanto è (50 kV) la sovratensione normale che si ha durante le manovre. Quelli recenti sono realizzati con pastiglie di ossido di zinco. Se intervengono non creano disservizio perché una volta esaurita la cresta di tensione il circuito ritorna al nomale funzionamento. Una volta al posto delle pastiglie di ossido di zinco venivano utilizzati gli scaricatori spinterometrici (corna) i quali però, entrando in azione creavano dei guasti monofasi e quindi bisognava aprire il circuito Þ disservizio.



Altro parametro fondamentale dello scaricatore è la quantità di corrente che riesce a sopportare e da ciò dipendono le dimensioni.



4.2 FUSIBILE IN MT

I fusibili di MT sono un po’ diversi da quelli di BT.
Caratteristiche fondamentali:

• alto potere di interruzione;
• alta limitazione di corrente;
• interruzione sicura delle correnti critiche;
• bassa sovratensione di interruzione;
• bassa dissipazione di potenza;
• nessuna manutenzione né invecchiamento/usura;
• uso interno o esterno;
• con percussore.

Definizioni
Un: tensione nominale
È la più elevata tensione tra le fasi (espressa in kV) della rete sulla quale potrà essere installato il fusibile.

In: corrente nominale
È il valore della corrente che il fusibile è in grado di sopportare continuativamente senza riscaldamento anomalo (in genere 65°C di sovratemperatura per i contatti).

I3: corrente minima di interruzione
Valore minimo della corrente che provoca la fusione e l’interruzione del fusibile. Per i nostri fusibili questi valori sono compresi tra 3 e 5 volte il valore di In.
Nota: non è sufficiente per un fusibile fondere per interrompere il passaggio della corrente. Per correnti inferiori a I3, il fusibile fonde ma può non provocare l’interruzione della corrente. L’arco resta mantenuto fino a che un ulteriore intervento esterno non interrompe la corrente.
È quindi fondamentale evitare la sollecitazione di un fusibile nella zona compresa tra In e I3.

I2: correnti critiche (correnti che creano condizioni vicine alla massima energia d’arco)
Il valore di I2 varia tra 20 e 100 volte il valore di In, in base al tipo di fusibile. Se il fusibile può interrompere questa corrente può anche garantire l’interruzione della corrente nella zona compresa tra I3 ed I1.

I1: corrente massima di interruzione
È la corrente presunta di guasto che il fusibile è in grado di interrompere. Questo valore è molto elevato per i nostri fusibili, da 20 a 63 kA.
Nota: è necessario assicurarsi che la corrente di corto circuito della rete sia minore o uguale alla corrente I1 del fusibile utilizzato.

Il fusibile funziona bene nella zona compresa tra I3 ed I1 in quanto per correnti inferiori ad I3 non è garantita l‘interruzione della corrente (il fusibile fonde ma l’arco non si estingue; può anche esplodere).

È buona norma proteggere il TV con fusibile poiché se avviene un guasto tra spira e spira la corrente messa in gioco è molto piccola e difficilmente individuabile dalle protezioni. Le dimensioni di un fusibile di questo tipo rimangono rilevanti in quanto è vero che la corrente nominale è piccola (la corrente del TV è piccolissima), ma una volta fuso le distanze tra gli elettrodi devono tenere i 24 kV.

L’apertura di una corrente dipende sia dall’entità della corrente che dal  ovvero dal tipo di carico che si vuole aprire:

• usualmente i valori delle correnti nominali In sono riferiti ad un .
• per questo le correnti induttive dei trasformatori a vuoto e capacitive dei cavi a vuoto sono difficili da aprire in quanto il fattore di potenza è basso.

4.3 TENUTA ALL’ARCO INTERNO

È una prova di tenuta della cabina-modulo ad un eventuale cortocircuito che si verifichi fra le parti che compongono la cabina stessa. Questi cortocircuiti generano calore e sovrapressione del gas interno i quali possono portare allo “sbananamento” della cabina.

5. INTERRUTTORI IN SF6 E VUOTO

Per la distribuzione in MT (10 kV -20 kV / 12 kV – 17 kV) gli interruttori utilizzati principalmente sono:

• interruttori in SF6
• interruttori in vuoto

In Italia e in Francia si sono sviluppati gli interruttori in SF6; in Germania, Inghilterra ed America si sono diffusi gli interruttori in vuoto.

Per le tensioni di MT più basse si usano maggiormente gli interruttori in vuoto, mentre per le tensioni in MT più alte si usano gli interruttori in SF6.

PRESENTAZIONE
Gli interruttori LF1-2-3 equipaggiano gli scomparti AD1-2-3 e CL1-2-3 per valori di tensione compresi tra 7,2 e 17,5 KV.
L’interruzione di corrente è basata sul principio dell’autoespansione del gas SF6. I 3 poli principali sono all’interno di un involucro isolante del tipo “sistema a pressione sigillato” (conforme alla norma IEC 60056 allegato EE), che non necessita di alcun rabbocco per tutta la durata di vita del prodotto.
L'insieme a tenuta stagna contiene SF6 a bassa pressione relativa. Il gas SF6 a bassa pressione garantisce un’eccellente affidabilità della tenuta stagna. La pressione di SF6 può essere sorvegliata in permanenza attraverso un pressostato.
Il comando meccanico tipo RI con molle ad accumulo di energia è un elemento fondamentale dell’affidabilità dell’apparecchio: Schneider vanta 30 anni di esperienza con questo tipo di meccanismo con più di 180.000 comandi in esercizio.

Autoespansione: principio di funzionamento
Questa tecnica, come applicata negli interruttori LF, è il risultato della eccezionale esperienza in tecnologia SF6 e della costante evoluzione della ricerca di Schneider Electric.
Essa combina gli effetti dell’espansione termica e dell’arco rotante, per creare per ogni corrente di interruzione le migliori condizioni di estinzione dell’arco.
Il risultato porta ad una sensibile riduzione sia dell’energia richiesta ai comandi che dell’erosione dei contatti d’arco, con un conseguente allungamento della durata meccanica ed elettrica degli interruttori.
La sequenza di funzionamento di una camera di interruzione ad autoespansione in cui il contatto mobile sia azionato da un comando meccanico è la seguente:
Fig. 1: l’interruttore è chiuso.
Fig. 2: all’apertura dei contatti principali (a), la corrente viene commutata sui contatti d’arco. (b);
Fig. 3: alla separazione dei contatti d’arco, nella camera di espansione (c) si manifesta l’arco elettrico. L’arco si raffredda ruotando sotto l’azione del campo magnetico generato dalla bobina (d) percorsa dalla corrente da interrompere. La sovrapressione di origine termica prodotta dall’arco nella camera di espansione soffia l’arco stesso attraverso i contatti cavi (e), determinandone la sua estinzione al passaggio per lo zero di corrente.
Fig. 4: l’interruttore è aperto.







PRESENTAZIONE
Gli interruttori della gamma SF equipaggiano gli scomparti AD4 e CL4 per i valori di tensione di 24 kV. Il funzionamento si basa sul principio dell’autocompressione del gas SF6, utilizzato come gas per l’interruzione della corrente e per l’isolamento.
Gli interruttori SF sono composti da tre poli principali indipendenti, meccanicamente collegati e comprendenti ciascuno un involucro isolante di tipo “sistema a pressione sigillato” in conformità con la norma IEC 60056 appendice EE, che realizza un insieme a tenuta stagna riempito di gas SF6 a bassa pressione relativa e non necessita di alcun rabbocco per tutta la durata di vita del prodotto. La pressione di SF6 può essere sorvegliata in permanenza attraverso un pressostato (opzionale). Gli interruttori della gamma SF sono azionati dal comando meccanico di tipo GMh con molle ad accumulo di energia. Schneider Electric vanta 30 anni di esperienza nella progettazione e realizzazione di comandi meccanici per interruttori di Media Tensione.
Autocompressione: principio di funzionamento
Inizialmente i contatti principali e i contatti d’arco sono chiusi (Fig. 1)
Precompressione (Fig. 2)
Durante il movimento d’apertura il pistone provoca una leggera compressione del gas SF6 nella camera di compressione.
Periodo d’arco (Fig. 3)
L’arco elettrico s’instaura tra i contatti rompiarco, mentre il pistone continua la sua corsa. Una ridotta quantità di gas, canalizzata attraverso l’ugello isolante, è convogliata sull’arco.
Per l’interruzione di piccole correnti, il raffreddamento dell’arco si effettua per convezione forzata.
Al momento d’interrompere correnti importanti, è invece l’effetto d’espansione termica a causare il movimento del gas caldo verso le zone fredde dell’apparecchio.
La distanza tra i contatti rompiarco assicura, al primo passaggio dello zero, la definitiva interruzione della corrente.
Sovracorsa (Fig. 4)
Le parti mobili, nel terminare la loro corsa, continuano a iniettare gas fresco fino alla completa apertura dei contatti.



5.1 APERTURA DEI CONTATTI



La temperatura dell’arco può arrivare a 10000-15000 °C.

Se l’energia d’arco è superiore alla capacità di assorbire energia da parte del materiale che sta attorno si ha il riscaldamento che può portare al cedimento e quindi al reinnesco dell’arco.
Viceversa se il mezzo è in grado di asportare sufficiente calore la zona d’arco viene raffreddata e l’arco si estingue.





Nei grafici di figura compare:
- linea continua: caso di estinzione dell’arco
- linea a tratti: caso di reinnesco d’arco



























5.2 CAPACITÀ DIELETTRICA DELL’INTERRUTTORE

Essa dipende da:

• distanza tra i contatti
• velocità con cui si apre
• materiale (SF6, vuoto, aria)
• tipo di atmosfera (pressione)
• tipo d’arco che si manifesta

Si può manifestare una scarica non per cause termiche ma per motivi dielettrici se la tensione di ritorno è superiore alla capacità dielettrica











Nel grafico di sinistra l’interruttore apre e non avviene più la scarica. Nel grafico di destra invece nel momento in cui la tensione di ritorno supera la capacità dielettrica avviene la scarica per motivi dielettrici.
Si può parlare perciò di cedimento termico e dielettrico. Nella realtà i due fenomeni non sono separati. È fondamentale la conoscenza della tensione di ritorno.

5.3 TENSIONE TRANSITORIA DI RITORNO

Nel caso di guasto monofase con circuito R-L, la tensione transitoria di ritorno può raggiungere un valore pari a 2 volte la tensione nominale Vn. Nel caso di circuito trifase il valore della tensione transitoria di ritorno dipende oltre che dal valore di R ed L, anche dal tipo di guasto. Nel caso di guasto trifase subito a valle dell’interruttore la tensione di ritorno può raggiungere un valore di tre volte la tensione nominale stellata. Con tensione nominale di 24 kV, la tensione transitoria di ritorno ha un picco di 41 kV dopo 88 ms; una pendenza di circa 0,5 kV/ms ().

Il vuoto dà le prestazioni migliori ed inoltre anche  tempi di apertura inferiori.
Vi sono casi in cui la tensione transitoria di ritorno è maggiore.



5.4 TENUTA DIELETTRICA

L’SF6 ha una tenuta dielettrica maggiore dell’aria. In particolare le distanze necessarie tra i conduttori in tensione sono minori; questo consente la realizzazione di un interruttore di più piccole dimensioni.
SF6 ad 1 bar: è importante valutare che anche ad 1 bar la tenuta è maggiore rispetto a quella dell’aria. Inoltre in questo caso non ci sono problemi di tenuta ermetica in quanto anche in presenza di un foro l’SF6 non esce dall’involucro dell’interruttore poiché sia fuori che dentro l’involucro c’è la pressione di 1 bar.

Quando si parla di interruttori in olio bisogna tener presente che, nel momento in cui si forma l’arco, la dissociazione delle particelle d’olio porta alla formazione d’idrogeno per cui l’ambiente d’arco nel momento in cui s’innesca l’arco è costituito anche da particelle di idrogeno.

Mentre le curve dell’aria, olio ed SF6 possono essere ben rappresentate da rette, la curva del vuoto ha una sorta di saturazione.
Per sfruttare bene il vuoto si deve lavorare a distanza piccole; aumentando la distanza anche di molto la tensione di tenuta non aumenta in modo proporzionale ma piuttosto attenuato. Per questo motivo è difficile nel caso del vuoto andare a lavorare con tensione superiori a 24 kV (tensione impulsiva 125 kV). Si devono fare per forza degli interruttori non in modo unico ma in due-tre-quattro corse. Si è arrivati fino a 50 kV (con 36kV la tensione impulsiva è di 150 kV).
La curva che definisce la tensione di tenuta del vuoto non è ben definita ma è una fascia (si ha un grossa dispersione).
Anche la temperatura ha un’influenza sulla tenuta dei gas.

5.5 CURVA DI PASCHEN

La curva di Paschen rappresenta la variazione della rigidità dielettrica dell’aria in funzione della pressione per la distanza.



Il valore della tensione di scarica che corrisponde ad un valore in ascissa pari a 10-5 bar*m è paragonabile a quella che si ha nel vuoto.
La curva di Paschen presenta un minimo al quale corrisponde una tensione di scarica di 200¸300 V a distanze di 20¸30 mm. Questo rappresenta il più piccolo valore della tensione in corrispondenza al quale avviene la scarica. Dopo questo punto di minimo la curva prende a salire all’aumentare del prodotto pressione per distanza.
Perché avvenga la scarica in aria servono degli elettroni con un certa energia e una zona che abbia un certo numero di particelle.
I vuoti che ci sono nelle ampolle sono di 10-3¸10-5 mbar. In questo caso la probabilità di scarica è bassa perché le particelle sono piuttosto rade ognuna vive di vita “propria” e quindi la possibilità di collisione è bassa. L’andamento di questo curva è simile anche per gli altri gas.



5.6 TEMPO DI DEIONIZZAZIONE

Quando avviene un arco si manifesta un plasma. È importante conoscere in quanto tempo senza arco le particelle cariche si ricombinano. Tanto prima spariscono le particelle cariche (ionizzate) e tanto più il plasma è efficace.





L’aria alla pressione di 5 bar ha un tempo di deionizzazione di 100¸120 ms. Questo tempo è confrontabile con gli 88 ms a cui si ha il picco della tensione di ritorno.





L’SF6 viene usato oltre per le sue ottime proprietà dielettriche anche per la velocità nel far sparire al suo interno il materiale ionizzato.



5.6 CONDUCIBILITA’ TERMICA DELL’SF6 IN FUNZIONE DELLA TEMPERATURA



A 2000 K la conducibilità presenta un picco. In corrispondenza a questa temperatura le molecole di SF6 si dissociano. Finito l’arco le particelle si riassociano Þ il processo è reversibile (comunque si ha la produzione di ulteriori particelle). Lo stesso accade con l’aria ma non per l’olio il quale dopo la dissociazione non si associa più. Le molecole di olio una volta dissociate producono delle particelle di carbone le quali essendo delle impurità diminuiscono la tenuta.





5.7 VALORI DI TENSIONE DOVE SI COLLOCANO I VARI INTERRUTTORI

Gli interruttori in aria alla pressione atmosferica hanno grandi dimensioni. Per aprire un arco in aria infatti si deve allungare di molto l’arco anche di alcuni metri. Per ridurre le dimensioni di questi interruttori sono stati introdotti degli elettrodi rotanti che fanno ruotare l’arco. Interruttori in aria si trovano fino alla tensione di 24 kV.
L’SF6 ha quasi soppiantato l’aria compressa.
Nei luoghi freddi l’SF6 condensa; a ‑40 °C l’interruttore in SF6 non funziona molto bene in quanto si formano delle goccioline (passa alla fase liquida).
Gli interruttori in aria compressa arrivano fino a 20¸40 atmosfere di pressione. L’interruttore in olio è stato uno dei primi. Si sono diffusi interruttori a grande e piccolo volume d’olio. Si trovano ancora interruttori di questo tipo in giro e la loro riparazione è possibile anche se esiste il problema della reperibilità dei pezzi di ricambio.
I giapponesi stanno cercando di estendere l’uso di interruttori in vuoto anche per tensioni superiori ai 36 kV. In Europa non si sta spingendo la ricerca in questo senso in quanto sono molto diffusi gli interruttori in SF6. L’uso dell’interruttore in SF6 sta scomparendo per le applicazioni in MT (in particolare Siemens).

5.8 MERCATO DEGLI INTERRUTTORI IN MT



5.9 CONFRONTO FRA LE DIVERSE TECNICHE

	Olio	Aria	SF6 / vuoto
Sicurezza	Rischio di esplosione ed incendio se si ha un aumento della pressione (operazioni multiple) causa guasto	Significativi effetti esterni (emissioni di gas caldi e ionizzati durante l'interruzione)	nessun rischio di esplosione ne di effetti esterni
Dimensioni	relativamente grandi dimensioni	installazione richiede grandi distanze	piccole
Manutenzione	regolare sostituzione dell'olio (irreversibile rottura dell'olio durante ogni interruzione)	sostituzione dei contatti d'arco quando possibile. Regolare manutenzione del meccanismo di controllo	Nulla per i componenti di interruzione. Minima lubrificazione del meccanismo di controllo
Sensibilità all'ambiente	L'ambiente di interruzione può essere modificato dall'ambiente stesso (umidità, sporcizia, ecc.)		Insensibile (la camera dell’interruttore è chiusa segregata)
richiusura rapida	richiede la riduzione della capacità d'interruzione se c'è il rischio di interruzioni successive	la lenta evacuazione dell'aria calda richiede che la capacità d'interruzione sia ridotta	Sia l'SF6 che il vuoto recuperano le loro proprietà dielettriche molto rapidamente: non vi è la necessità di ridurre la capacità d'interruzione
durata	mediocre	media	eccellente

Per SF6 e vuoto la manutenzione è richiesta solo per i meccanismi di apertura e controllo (molle e contromolle).
L’SF6 è un gas pesante non solubile in acqua e non tossico. Quelli che sono tossici sono alcuni prodotti della sua decomposizione. Durante la scarica si dissocia e poi si ricombina; potrebbe essere che per la presenza di impurità si possano formare dei prodotti della decomposizione tossici.
L’interruttore in olio presenta problemi di sicurezza: rischio di incendio e di esplosione. Per i trasformatori in olio ci deve essere una cassa di contenimento.
Pregio degli interruttori in aria: dovendo essere l’arco molto lungo si ha una tensione d’arco elevata ed in grado di spostare il cosj in modo che la tensione di ritorno sia meno sfasata; la tensione d’arco facilita l’estinzione dell’arco. Questo avviene perché si introduce una pesante caduta di tensione resistiva.



		SF6	Vuoto
Applicazioni	motori, forni, linee, ecc	tutte, relativamente appropriate per elevate caratteristiche d'interruzione	tutte, relativamente appropriate per basse tensioni e tensioni transitorie di ritorno molto veloci
	interruttori , contattori, ecc.	tutte	Funzioni di isolamento sono vietate
Caratteristiche	durata	soddisfacente per tutte le applicazioni di corrente	può essere molto elevata per certe applicazioni speciali
	sovratensioni	nessun rischio per piccole correnti induttive, molto bassa la profilata di reinnesco per correnti capacitive	dispositivi di protezione per le sovratensioni sono raccomandati per l'interruzione di motori e banchi di condensatori
	isolamento tra i contatti	molto stabile, consente la funzione di isolamento
	dimensioni		molto compatto a basse tensioni
sicurezza nel funzionamento	perdita di ermeticità	fino all'80 % delle caratteristiche conservate alla pressione atmosferica. Possibilità di un continuo controllo
	manutenzione	ridotta al meccanismo di controllo, possibilità di un controllo permanente della pressione del gas	ridotta al meccanismo di controllo, occasionalmente il controllo del vuoto è possibile
	numero di guasti	molto piccolo  (<4/10000), soprattutto dovuti agli ausiliari	molto piccolo se la produzione dell'ampolla è ben controllata

5.10 Allungamento dell'arco elettrico tra diaframmi in ceramica refrattaria nella camera d'interruzione di un interruttore in aria
I diaframmi in ceramica confinano l’arco; si crea un campo assiale che fa ruotare l’arco!
Interruzione in aria
Dispositivi che interrompono in aria alla pressione atmosferica furono i primi ad essere usati (interruttori magnetici).
A dispetto della sua relativamente modesta rigidità dielettrica e della sua elevata costante di tempo di deionizzazione, l'aria alla pressione atmosferica può essere usata per interrompere tensioni fino a circa 20 kV. Per questo è necessario avere una sufficiente capacità di raffreddamento e una grande tensione d'arco dopo il passaggio per lo zero della corrente in modo da evitare un reinnesco termico.

Il meccanismo dell'interruzione in aria
Il principio richiede di mantenere un arco corto tanto lungo tanto l'intensità è elevata in modo da limitare la dissipazione di energia, quindi allungarlo non appena la corrente si avvicina allo zero.
Questo principio ha portato alla creazione di una camera d'interruzione per ciascun polo del dispositivo. La camera d'interruzione, situata attorno allo spazio tra i contatti, è costituita da un volume diviso da pannelli refrattari (pannelli con un’elevata capacità termica) tra i quali l'arco si allunga.
In pratica, quando la corrente decresce, l'arco che è soggetto a forze elettromagnetiche  penetra tra questi pannelli. Aumenta la propria lunghezza e si raffredda in contatto con il materiale refrattario finché la tensione d'arco diviene più grande di quella della rete. La resistenza d'arco aumenta in maniera notevole. L'energia che è fornita dalla rete rimane quindi minore della capacità di raffreddamento e l'interruzione prende posto.
A causa dell'alta costante di tempo della deionizzazione per questa tecnologia, l'energia d'arco che deve essere dissipata rimane alta. Comunque, il rischio di sovratensioni all'interruzione è virtualmente non esistente.

5.11 TIPI DI ARCO NEGLI INTERRUTTORI IN VUOTO



a) arco concentrato (> 10 kA)                       b) arco diffuso
Arco diffuso:occupa tutta la superficie del catodo. Si verifica con correnti di piccola intensità < 10 kA. Le temperature che si raggiungono negli spot non sono molto elevate. Varco=20¸30 V.

Arco concentrato: si verifica per correnti superiori a 10 kA. Si può raggiungere anche la temperatura di fusione. La zona d’arco ha molto gas ionizzato e l’apertura del circuito con spegnimento dell’arco è molto difficile. Si raggiunge una tensione d’arco di 200 V.

Si ha l’arco diffuso fino a 8 kA: in tal caso il disegno dei contatti è non molto curato (contatti a botte).
Per l’apertura dei contatti in vuoto ci sono diverse tecniche in modo da evitare che l’arco sia concentrato ma diventi diffuso.
Quello che si cerca di fare è far ruotare, muovere l’arco. Le tecniche sono quelle a spirale (spiral) e a tazza (contrate).

A spirale: l’arco viene fatto girare e ci sono dei tratti in cui viene interrotto.



I contatti creano un campo magnetico radiale.
L’arco abbedisce alle leggi elettromagnetiche, quindi si muove dal centro verso la parte esterna dei "petali"
A tazza: l’arco viene fatto girare però in questo caso non viene mai interrotto.
Una nuova tecnica si basa sulla generazione di un campo magnetico non radiale ma assiale. Anche a correnti elevate il campo magnetico fa si che l’arco non si concentri mai e rimanga sparso su tutta la superficie.

Gli interruttori che usano la tecnica del campo radiale danno buone prestazioni. L’interruttore che utilizza la tecnica del campo assiale ha delle perdite Joule maggiori e quindi un maggior calore da smaltire.

Se nell’uso aumenta la rugosità si può avere una minore tenuta dielettrica Þ per controllare maggiormente l’usura, il danneggiamento e la temperatura si usa la tecnica con campo assiale.

5.12 AUMENTO DELLA TENSIONE DI SCARICA IN FUNZIONE DEL NUMERO DI SCARICHE

L’ampolla in vuoto non può essere usata immediatamente. Prima di mettere in esercizio un interruttore bisogna condizionarlo ovvero bisogna causare in  esso delle scariche di debole intensità. Subito scarica per tensioni più basse: si devono fare delle scariche preliminari con correnti più basse per “pulire” eventuali porcherie o piccole rugosità presenti. All’inizio la tenuta dell’interruttore è meno della metà di quello che riuscirà a tenere alla fine.
Con correnti di debole intensità la tecnologia in vuoto ha dei problemi dovuti al troncamento della corrente prima che passi naturalmente per lo zero Þ l’induttanza e la capacità oscillano determinando delle sovratensioni Þ sollecitazioni pesanti Þ sono necessari dei dispositivi per limitare le sovratensioni.





5.13 MATERIALE PER I CONTATTI

Anche il recupero della capacità dielettrica dipende dal materiale dei contatti; per esempio è maggiore per CuCr rispetto ad AgWC. Gli interruttori in vuoto non hanno strisciamento dei contatti per evitare l’inquinamento del vuoto stesso: lo strisciamento infatti provoca la liberazione di particelle che inquinano l’isolante.
Affinché si abbia un buon contatto testa con testa le due teste devono essere premute con una certa pressione l’una contro l’altra.

N.B.: interruttori sezionatori in vuoto non vengono realizzati in quanto le distanze che si hanno tra i contatti sono piccole e non ci si fida.

6. TRASFORMATORI
Ing. Claudio Ceretta
ditta SEA (Tezze di Arzignano (VI))

Nelle linee di produzione dei trasformatori esiste una distinzione tra trasformatori da distribuzione e trasformatori di potenza. La norma considera trasformatori da distribuzione tutti i trasformatori con potenza inferiore ai 2500 kVA . Nel mercato invece si parla di trasformatori da distribuzione per potenze fino a 3500 kVA mentre per potenze superiori si parla di trasformatori di potenza. I trasformatori vengono ulteriormente distinti in trasformatori isolati in olio e in trasformatori a secco i quali possono essere isolati in resina oppure aria.

TRASFORMATORI DA DISTRIBUZIONE IN OLIO

Nel catalogo vengono divisi per potenza. Altri dati che contano sono la , la , la ,  e anche i livelli di rumore. Tipica configurazione dei collegamenti di un trasformatore da distribuzione e la Dyn11. Si usa collegare il primario a triangolo in quanto così facendo si ottiene una bassa impedenza alla sequenza zero (paragonabile a quella alla sequenza diretta o inversa) ed inoltre si riduce la caduta di tensione da vuoto a carico in presenza di un pesante carico monofase.

Cassa: l’ondulazione della cassa aumenta la superficie di smaltimento del calore consentendo un maggiore scambio termico e conferendo alla struttura una maggiore resistenza meccanica.

L’obiettivo che si ha è costruire un trasformatore del minor costo possibile che superi tutte le prove per esso previste. Nel caso di trasformatori con cassa a tenuta ermetica si elimina il conservatore dell’olio, il relé buchholz, l’indicatore di livello ottenendo in questo modo un peso minore del trasformatore con conseguente minor costo. In questo caso le onde della cassa vengono dimensionate per:

• resistere alle espansioni della cassa;
• conferire resistenza meccanica al tutto;
• soprattutto per ottenere un maggior scambio termico (le temperature a cui si porta il trasformatore sono dell’ordine di 60°¸65°).

TRASFORMATORI A SECCO

Non necessitano di cassa ed il refrigerante è rappresentato da aria. La resina conferisce agli avvolgimenti resistenza meccanica e riduce le distanze degli avvolgimenti.

TRASFORMATORI DI POTENZA

Sono costituiti da una cassa non ermetica con conservatore; presentano una potenza dispersa maggiore dei trasformatori con cassa ad onde.

VENDERE I TRASFORMATORI

• Qual è l’installazione del trasformatore?

Il trasformatore in olio è più conveniente rispetto al trasformatore in resina il quale costa un 10¸20% in più. Il trasformatore in resina si adotta in tutte quelle situazioni nelle quali sia probabile l’incendio e non si possa avere una dispersione di olio. Si utilizza questo tipo di trasformatore anche nel caso in cui siano molto costose le opere civili e nel caso in cui la tensione sia < 36 kV (infatti per tensioni maggiori la resina non si utilizza).

• Costo dei trasformatori:
• trasformatore ENEL da 400 kVA isolato in olio, ermetico (cassa espandibile) Þ circa 6000 € peso intorno ai 1440 kg.
• Trasformatore isolato in resina da 400 kVA Þ circa 7500 € peso intorno ai 1550 kg.

Generalmente i trasformatori vengono catalogati in 3 serie a seconda delle loro perdite a carico; infatti le tre serie presentano le stesse perdite a vuoto ma diverse perdite a carico.

• DIN BC’: è la serie più economica in quanto presenta le perdite maggiori;
• DIN AC’: è la serie intermedia (standard);
• DIN CC’: è la serie più costosa; presenta le perdite di valore più basso.

Il trasformatore dell’ENEL a parità di rendimento presenta perdite a vuoto maggiori e questo significa minor ferro minor peso e quindi minor costo.

Per i trasformatori in resina i 400 kVA li possiamo trovare con  per problemi di isolamento.
Nelle installazioni standard si impiegano trasformatori in olio mentre per installazioni pericolose si impiegano trasformatori in resina.

La macchina deve essere progettata in funzione delle richieste del cliente tenendo ben presente che deve in ogni caso superare le prove per essa previste.

6.1 PROVE
Prove standard o di accettazione o di routine: sono prove che devono essere eseguite su tutte le macchine pezzo per pezzo.
Prove di tipo: non è necessario eseguirle su tutte le macchine ma solo sulle macchine che caratterizzano il tipo, la serie.

PROVE STANDARD:
le prove standard sono definite dalla IEC e regolano i rapporti tra cliente e fornitore. Tipiche prove standard sono la misura delle perdite per corto circuito , le perdite a vuoto , la tensione di corto circuito .
Altre prove standard sono:

• misura del rapporto di trasformazione;
• misura della resistenza degli avvolgimenti;
• prova con tensione applicata (ridotta) con gli avvolgimenti fuori cassa. È una prova dielettrica che serve a verificare che non ci siano buchi nell’isolamento (carta);
• misura delle perdite a vuoto ( nei cataloghi) in sala prove però si misurano ;
• misura delle perdite di corto circuito;
• prova a tensione indotta a frequenza doppia. Fa parte delle prove dielettriche e verifica l’isolamento tra spira e spira;
• prova di rumore: viene richiesta sempre più spesso.

PROVE SPECIALI:

• prova di tenuta ad impulso: non si sa mai quale sia la reale distribuzione della tensione negli avvolgimenti. È da questa prova che parte il dimensionamento e la progettazione delle macchine soprattutto di quelle di grande potenza.

PROVE DI TIPO:

• prova di tenuta alla corrente di corto circuito (tenuta agli sforzi elettrodinamici). È una prova che costa dai 40000 ai 50000 € e viene eseguita applicando la tensione nominale. Le grosse aziende costruttrici fanno eseguire questa prova alla prima macchina di una serie in modo da ottenere il certificato di omologazione. Prove di questo genere vengono eseguite al CESI;
• prova tecnica che misura applicando la  la capacità di smaltimento del calore della macchina.

Se un cliente chiede una prova particolare si capisce come la macchina debba essere progettata per superare questa prova.

CLIENTE SERIO:

• Affronta il costo iniziale dovuto all’acquisto della macchina;
• Deve anche considerare il costo dovuto alle  e alle . Le perdite in corto circuito sono proporzionali al quadrato della corrente e quindi dipendono dal carico. Le perdite a vuoto invece si hanno sempre. Tenuto conto di ciò quando si hanno esercizi con assorbimenti costanti nel tempo convengono le macchine DIN CC’ mentre quando si hanno esercizi con assorbimento fluttuante nel tempo convengono le macchine DIN BC’.



In base al tipo di funzionamento (continuo od intermittente) si decide il tipo di macchina da realizzare. A questo punto si deve valutare la capitalizzazione delle perdite:

I valori dei coefficienti di a e b sono circa:
Sono definite delle tolleranze sulle perdite dalle norme IEC 600076-1¸5 che sono:

•  del valore garantito (valori un po’ “vecchi”)
•  del valore garantito
•  della somma garantita

La terza tolleranza viene posta in modo che il costruttore non giochi troppo evitando quindi che possa realizzare un trasformatore con +15% di perdite a vuoto e +15% di perdite in cortocircuito. Infatti, oggi, il guadagno sui trasformatori è ridotto al minimo e quindi i costruttori giocano proprio su queste tolleranze in modo da guadagnare qualcosa in più.
Bisogna tener ben presente che le tolleranze proposte dalla raccomandazione IEC sono il limite per accettare la macchina se non ci sono richieste particolari. In genere il cliente esige valori ben al di sotto (ad esempio l’ENEL fissa una tolleranza massima del +3% su tutte le perdite): se non vengono rispettate le specifiche richieste dal cliente ma quelle della norma, il costruttore deve pagare una penale per ogni watt di perdita in più. Queste penali non sono cose da scherzo: si rischia di rimetterci!

Uno dei problemi è spesso dovuto alle perdite nel ferro. Quando il costruttore compra il lamierino accetta a sua volta determinate tolleranze. Ora le perdite a vuoto si possono constatare solamente a macchina completata e una progettazione ai limiti delle tolleranze è molto rischiosa in quanto si rischia di non far superare la prova alla macchina. Se la macchina non supera la prova il costruttore è costretto a tenersela. A volte può succedere il caso in cui il committente accetta ugualmente la macchina con uno sconto che gli permette di recuperare quello che dovrà spendere in più per le perdite eccessive.

6.2 TEMPI DI COSTRUZIONE e di CONSEGNA:

• 2 mesi: per trasformatori da distribuzione da catalogo.
• Superiore ad 1 anno: per trasformatori di potenza. Questo tempo è determinato dal fatto che bisogna fare una progettazione nuova, carpenteria nuova, isolatori passanti nuovi (tempi di consegna intorno ai 3 mesi),… Un altro importante fattore è l’essere veloci a fare modifiche al progetto perché molto spesso il cliente dopo qualche tempo richiede una modifica e talvolta può significare riprogettare da zero; essere flessibili in questo senso è sicuramente un fattore di merito.



Nei contratti vengono stabiliti anche i termini temporali di consegna della macchina. Se non vengono rispettati il costruttore paga una penale per ogni giorno di ritardo, fino ad un limite massimo oltre il quale il committente ordina la macchina da un altro costruttore e il fermo dell’impianto, che può essere di 2000-3000 € al giorno, viene addebitato al costruttore che non è stato in grado di consegnare la macchina in tempo.
Bisogna quindi fare di tutto per consegnare la macchina in tempo!!! Penali di questo tipo possono mandare in fallimento l’azienda!

PREZZO:

Il costo e quindi il prezzo viene stabilito da due fattori: materiale e manodopera.
Il fattore principale riguarda il materiale:
Rame: prezzo base + prezzo di lavorazione. È molto variabile nel tempo: p.e. ottobre 2003: 2€/kg – gennaio 2004: 3€/kg. Il problema è che una volta firmato il contratto il prezzo è bloccato: l’aumento del costo del materiale costituisce una diminuzione del guadagno!
L’alternativa è l’utilizzo dell’alluminio: costa meno e la variazione del prezzo è minore.

Per abbattere il prezzo si è fatta una rivoluzione nella costruzione degli avvolgimenti: vengono realizzati gli AVVOLGIMENTI OVALI anziché tondi. Ciò permette di ridurre l’ingombro e quindi il ferro e quindi il costo!
Gli ingombri sono molto importanti sia per il trasporto che per l’installazione in cabina.

Per tensioni fino ad 1kV l’avvolgimento viene realizzato in LASTRA.



6.3 TECNICHE COSTRUTTIVE DEI TRASFORMATORI

Nucleo:
circuito magnetico all’interno del quale si concentra il flusso degli avvolgimenti. È fatto di lamierini per limitare le perdite (che si avrebbero se il nucleo fosse massiccio) dovute alle correnti parassite o Foucault. Un tempo i lamierini erano semplice lamiera isolata con carta; ai nostri giorni i lamierini vengono isolati con degli ossidi. Dopo i lamierini di semplice lamiera sono entrati in uso i lamierini al silicio che hanno delle migliori proprietà magnetiche e un’elevata resistività.
Una grossa rivoluzione introdotta è stato il taglio del nucleo.

Teoricamente nel nucleo a tre colonne nella colonna centrale la corrente magnetizzante è minore rispetto a quella delle colonne laterali in quanto il flusso percorre una via a minore riluttanza (sempre inferiore al % o al per mille). Nella pratica ciò non è vero perché si hanno dei giunti e delle imperfezioni che fanno si che la corrente magnetizzante nella colonna centrale non sia la piccola.
I trasformatori a cinque colonne sono trasformatori di grande potenza. Avendo la 5 colonna si riesce a ridurre l’altezza del giogo con conseguenti minori costi e problemi nel trasporto delle macchine.



NUCLEI MONOFASI:

Per le macchine piccole < 400 kVA non si adotta più la configurazione con N/2 spire avvolte in una colonna e le restanti N/2 spire sull’altra colonna ma vengono avvolte tutte le N spire su un’unica colonna.

Altra grande innovazione è stata l’introduzione del lamierino a cristalli orientati con ottime proprietà magnetiche nel senso della laminazione e scarse invece proprietà magnetiche in qualsiasi altro senso.

Taglio a lamierini intercalati:
questa tecnica viene utilizzata per limitare il rumore della macchine. Di solito i lamierini vengono tenuti pressati attraverso un’armatura. Si è abbandonata la tecnica di legaggio con bulloni in quanto i fori sui lamierini causano delle concentrazioni del flusso disuniforme che non è più diretto nel senso di orientazione dei cristalli con conseguenti maggiori perdite.
Taglio a lamierini piallati:
una volta per motivi legati a motivazioni tecniche le macchine di grosse dimensioni venivano realizzate in loco dove venivano eseguiti dei trattamenti particolari al nucleo; si è visto però che operare in questo modo riduceva la durata di vita della macchina. Una soluzione di questo tipo comporta un rumore elevato, delle perdite maggiori e soprattutto un’elevata corrente a vuoto. Questa tecnica costruttiva viene utilizzata per i trasformatori da “battaglia” perché velocizza la costruzione.


Taglio a 45°
Per sfruttare meglio i lamierini a cristalli orientati è stato inventato il taglio a 45°. Un tempo con il taglio a mano questo tipo di soluzione comportava gli stessi inconvenienti del giunto piallato. Ora con le macchine a controllo numerico i tagli a 45° dei lamierini vengono fatti sfalsati (step lap) ottenendo ad esempio 4 gradini.


Il vantaggio che si ottiene è una riduzione del traferro equivalente (si avvicina ad un valore nullo). Inoltre il flusso entra lateralmente nel lamierino; infatti la riluttanza che incontra per questa via è minore di quella che incontra passando frontalmente da un lamierino all’altro.
Uno dei motivi per cui si utilizza questa soluzione è (oltre che per ridurre la corrente magnetizzante) ridurre il rumore. Il rumore è un dato essenziale nel posizionamento di un trasformatore in un impianto. Questa tecnica porta ad una diminuzione delle perdite.

Per ridurre il rumore:

• si riduce l’induzione (B);
• si effettua la resinatura del nucleo (il nucleo viene messo in forno; i lamierini si irrigidiscono ma si riduce lo smaltimento del calore verso l’esterno);
• si pressano di più i lamierini;
• il taglio step lap viene fatto con un numero maggiore di gradini.



si può definire un coefficiente di ingombro



Lamierini usati:

• lamierini a cristalli orientati:

esistono diversi tipi di lamierini a cristalli orientati e in base alla loro qualità vengono così classificati:

Fonte: http://www.dii.unipd.it/-renato.gobbo/didattica/corsi/Componenti_tecnologie_elettrici/Appunti.doc

Sito web da visitare: http://www.dii.unipd.it/

Autore del testo: R.Gobbo

Il testo è di proprietà dei rispettivi autori che ringraziamo per l'opportunità che ci danno di far conoscere gratuitamente i loro testi per finalità illustrative e didattiche. Se siete gli autori del testo e siete interessati a richiedere la rimozione del testo o l'inserimento di altre informazioni inviateci un e-mail dopo le opportune verifiche soddisferemo la vostra richiesta nel più breve tempo possibile.



Elettrotecnica interruttori





I riassunti , gli appunti i testi contenuti nel nostro sito sono messi a disposizione gratuitamente con finalità illustrative didattiche, scientifiche, a carattere sociale, civile e culturale a tutti i possibili interessati secondo il concetto del fair use e con l' obiettivo del rispetto della direttiva europea 2001/29/CE e dell' art. 70 della legge 633/1941 sul diritto d'autore

Le informazioni di medicina e salute contenute nel sito sono di natura generale ed a scopo puramente divulgativo e per questo motivo non possono sostituire in alcun caso il consiglio di un medico (ovvero un soggetto abilitato legalmente alla professione).



Elettrotecnica interruttori



"Ciò che sappiamo è una goccia, ciò che ignoriamo un oceano!" Isaac Newton. Essendo impossibile tenere a mente l'enorme quantità di informazioni, l'importante è sapere dove ritrovare l'informazione quando questa serve. U. Eco

www.riassuntini.com dove ritrovare l'informazione quando questa serve
