INTRODUCCIÓN

En los diferentes procesos en los cuales se implementan sistemas hidráulicos, se pueden observar dos tipos de motores, motores eléctricos, que son, por lo general, los que transmiten potencia a las bombas, o bien son los que se utilizan en los actuadores y servo válvulas. Los motores eléctricos que se utilizan pueden tener diferentes clasificaciones; DC, AC, o de paso a paso, también pueden clasificarse según su velocidad, torque, voltaje de servicio, numero de fases utilizadas, etc.
También se utilizan motores hidráulicos, que después de los cilindros, son elemento s de trabajo que se emplean con mas frecuencia en los procesos hidráulicos, gracias a  los adelantos tecnológicos se puede encontrar una extensa gama de estos, los cuales pueden ser seleccionados para una aplicación especifica en la industria. Los motores hidráulicos son maquinas que transforman energía oleo hidráulica en energía mecánica de rotación, una forma de explicar su funcionamiento es haciendo referencia a la forma en que trabajan las bombas, estos lo hacen de forma inversa; existen algunos casos en que el componente puede funcionar de las dos formas simplemente modificando la función de los conductos de aceite, para el caso de los motores son conductos de presión.
A continuación se explicara con mas detalle ambos tipos de motores y su implementación en los sistemas hidráulicos.

LOS ELEMENTOS DEL SISTEMA HIDRÁULICO CONVENCIONAL.
Los sistemas hidráulicos a base de aceite fueron desarrollados en la década de los años veinte y, desde aquellos lejanos tiempos, han ido perfeccionándose e incorporando nuevas tecnologías de control.

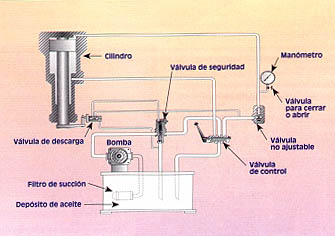

Esencialmente un sistema hidráulico comprende la producción, transmisión y control de energía hidráulica, utilizando aceite como fluido. Se suministra energía al aceite, por lo general en forma de presión, mediante bombas, y se conduce a través de tuberías hasta motores o cilindros hidráulicos que se encargan de transformar la energía en trabajo. Las presiones utilizadas son relativamente elevadas, desde algunas decenas a varios cientos de kg/CM2.

Así pues, las bombas aspiran el aceite de un depósito, previamente hay que introducir un filtro que elimina posibles impurezas. Las bombas son generalmente de tipo rotativo, a base de engranajes, pero también pueden ser de pistón o incluso superiores a los 75 kg/CM2. Las bombas son accionadas directamente por motores eléctricos o bien van acopladas al motor principal. En el circuito se incorporan válvulas de seguridad, de dirección y de control de caudal, tuberías y finalmente el motor o cilindro hidráulico.

Los cilindros hidráulicos constituyen el sistema de accionamiento más sencillo, pero cualquier bomba de las anteriormente descritas puede transformarse en motor con sólo suministrarles fluido a alta presión. La diferencia entre unos y otros es que los cilindros efectúan un desplazamiento lineal y los motores o bombas convertidas generan un movimiento rotativo.

Los controles utilizados para el funcionamiento del sistema pueden ser de tipo manual (discontinuo o variable) y de tipo automático (de bucle abierto, cerrado o retroalimentación).
De este sistema basico convencional nos dispondremos a analizar los motores hidraulicos y los motores eléctricos.

MOTORES HIDRAULICOS

El nombre que se da generalmente a actuador hidráulico giratorio es motor hidráulico. La construcción de los motores se parece mucho a la de las bombas. En vez de suministrar fluido como lo hace una bomba, son impulsados por ésta y desarrollan un par y un movimiento continúo de rotación, es decir, convierten la energía hidráulica en torque y como resultado Fuerza. Como los dos orificios del motor, de entrada y de salida, pueden ser ambos presurizados (motores bidireccionales). Muchos de los motores hidráulicos llevan drenaje externo.
Todos los motores hidráulicos poseen varias características en común que pueden ser:

1. Cada tipo debe tener una superficie sometida a presión diferencial . En los motores de paleta, engranajes y orbitales esta superficie es rectangular. En los motores de pistones axiales y radiales la superficie es Circular.
2. En cada diseño la presión aplicada a área (A) (superficie), debe estar conectada mecánicamente a un eje de salida que aplica la energía mecánica al equipo accionado por el motor.
3. La aplicación del fluido bajo presión a esta superficie debe proporcionarse en cada tipo de motor hidráulico para poder mantener una rotación continua.
   El funcionamiento óptimo del motor esta determinado por:

1. Capacidad de soportar presiones y grandes fuerzas hidráulicas.
2. Características de las fugas de las partes en movimiento.
3. Eficacia de los métodos utilizados para conectar la superficie bajo presión al eje de salida.
El funcionamiento óptimo de un motor varía en cada tipo de diseño por la capacidad de soportar de presión y grandes fuerzas, caudal, par de salida, velocidad, rendimiento, duración elevada y configuración física viene determinado por:

Características nominales de los Motores



Los motores hidráulicos se clasifican según su desplazamiento (tamaño), capacidad de par, velocidad y limitaciones de la presión máxima.

Desplazamiento
Es la cantidad de fluido requerida por el motor para que su eje gire una revolución. El desplazamiento del motor es igual a la capacidad de una cámara multiplicada por la cantidad de cámaras que el motor contiene. Este desplazamiento se expresa Volumen, en pulgadas cúbicas por revolución (in^3/rev), o centímetros cúbicos por revolución,              (cm^3/rev).
El desplazamiento de los motores hidráulicos puede ser fijo o variable para un mismo caudal de entrada y presión de trabajo constantes. El motor de desplazamiento fijo suministra un par constante (Torque constante) a velocidad constante. Bajo las mismas condiciones, el motor de desplazamiento variable proporciona un par variable (Torque variable) a velocidad variable.

Par (Torque)
El Par es el componente de fuerza a la salida del motor. Su concepto es equivalente al de fuerza en un cilindro. Se define como un esfuerzo giratorio o de torsión. No se requiere movimiento para tener un par, pero este movimiento se efectuará si el par es suficiente para vencer el rozamiento y resistencia de la carga.
El par de salida se puede expresar en Newton metro, en libras - pulgadas o en libras – pie, y es función de la presión del sistema y del desplazamiento del motor. Los valores del par de un motor se dan generalmente para una diferencia específica de presiones, o caída de presión a través del mismo. Los valores teóricos indican el par disponible en el eje del motor suponiendo un rendimiento del 100%.
El par de arranque con carga es el par requerido para conseguir que gire una carga en reposo. Hace falta más Par para empezar a mover una carga que para mantenerla moviéndose.

El par de giro puede referirse a la carga del motor o al motor mismo. Cuando se utiliza con referencia a una carga, indica el par requerido para mantenerla girando. Cuando se refiere al motor, este par indica el par que el motor puede realmente realizar para mantener una carga girando. El par de giro toma en consideración el rendimiento del motor y se expresa como un porcentaje del par teórico. El par de giro de los motores normales de pistones, paletas y engranajes es aproximadamente un 90% del teórico.

El par de arranque sin carga se refiere a la capacidad de un motor hidráulico. Indica el valor del par que el motor puede desarrollar para empezar a mover una carga. En algunos casos, este par es mucho menor que el par de giro. Este par de arranque se expresa también como un porcentaje del par teórico y para los motores corrientes de pistones, paletas y engranajes suele estar comprendido entre el 60 y el 90%        del par teórico.
El rendimiento mecánico es la relación entre el par real desarrollado y el par teórico.

Velocidad
La velocidad del motor depende de su desplazamiento y del volumen de fluido que se le suministra. Su velocidad máxima es la velocidad a una presión de entrada específica que el motor puede mantener durante un tiempo limitado sin dañarse. La velocidad mínima es la velocidad de rotación suave, continua y más baja de su eje. El drenaje es la fuga interna a través del motor, o el fluido que lo atraviesa sin realizar ningún trabajo. La velocidad puede ser expresada en revoluciones por minuto. El motor hidráulico debe ser operado dentro de sus rangos de eficiencia.
El sistema hidráulico puede sufrir daños si el motor es sobre-revolucionado o provocar un desgaste prematuro/ acelerado.

Presión
La presión necesaria para el funcionamiento de un motor hidráulico depende del par y del desplazamiento. Un motor con gran desplazamiento desarrollará un par determinado con menos presión que un motor con un desplazamiento más pequeño. El par desarrollado por un motor se expresa generalmente en pulgadas - libra por 100 psi de presión (newton – metro por bar)

Clases de motores hidráulicos

En Los motores hidráulicos pueden clasificarse según su aplicación, en tres categorías:

• Motores de velocidad elevada y par bajo (HSLT)
• Motores de baja velocidad y par elevado (LSHT)
• Motores de rotación limitada (Generadores de par)

Motores HSLT. (High Speed, Low Torque) motores de alta velocidad y bajo torque pueden utilizarse en aplicaciones cuando se requiere que funcione continuamente a velocidades relativamente elevadas. Como ejemplos, ventiladores, accionamiento de generadores y compresores. Mientras que la velocidad es elevada y relativamente constante, la carga puede ser fija, como en ventiladores, o completamente variable como en compresores y generadores. Los motores HSLT son excelentes para este tipo de aplicaciones. Los cuatro tipos mayormente utilizados son los motores de pistones en línea y en ángulo, los de paletas y los engranajes.

Motores LSHT. (Low speed, High Torque) Motores de baja velocidad y alto torque, pueden utilizarse en algunas aplicaciones, cuando el motor debe mover cargas relativamente elevadas a velocidades bajas y a un par sensiblemente constante. Algunos de ellos funcionan suavemente hasta una o dos rpm y son de diseño sencillo con un número mínimo de piezas, completamente fiables y generalmente de menos costo que los motores de velocidad elevadas utilizados con dispositivos de reducción de la velocidad.
Idealmente, los motores LSHT deben tener rendimiento elevado con relación a sus pares de arranque y funcionamiento, y buenos rendimientos volumétricos y mecánicos. Deben arrancar suavemente bajo carga total y suministrar el par total en todo el intervalo de funcionamiento. Estos motores deben presentar poco o ninguna caída de par a la salida en todo el intervalo de funcionamiento, y la variación de velocidad con relación a la velocidad media, a presión constante, debe ser mínima.
Los diseños básicos de los motores LSHT son los motores de engranajes internos, paletas, una paleta giratoria, pistones radiales y pistones axiales, en línea y en ángulo

Motores Hidráulicos con Gerotor de caudal fijo, alto torque y bajas rpm



• Series TC, TB, TE, TJ, TF, TG, TH de alta eficiencia volumétrica y extensa vida útil en tamaños compactos.
• Presiones máximas de uso continuo hasta 224 bar (3250 psi), e intermitentes hasta 275 bar (4000 psi), en construcción robusta de rodamientos de trabajo pesado.
• RPM máximas hasta 940 rpm
• Caudales hasta 1103 cc/revolución (67.3 cu in/rev)
• Torque máximo de uso continuo hasta 10,000 lb-in, y hasta 15,000 lb-in en uso intermitente

Motores Hidráulicos con Gerotor de caudal fijo, y altas rpm

Aptos para el comando de ventiladores, ruedas y aplicaciones donde se necesite capacidad de altas rpm, inclusive con alto torque inicial Series M2 y M4, de larga vida útil y operación silenciosa. Velocidades hasta 7500 rpm según el modelo.





Tipos de motores hidráulicos.

En las aplicaciones industriales, se utilizan una variedad de motores hidráulicos. El tipo de motor utilizado depende de los requerimientos de cada aplicación individual. La siguiente es un listado de los tipos de motores:

• Motores de engranajes – los motores de engranajes externos e internos (gerotor u orbital)
• Motores de paletas – Motores de tipos equilibrados y desequilibrados hidráulicamente, fijos, variables, y de cartucho (funcionamiento elevado).
• Motores de pistones – Motores en línea, en ángulo y radiales (fijos, variables y tipo leva
• Generadores de par - incluyendo los tipos de pistones y de paletas

Motores eléctricos

El motor es un elemento indispensable en un gran número de equipos electrónicos. El conocimiento de su forma de trabajo y sus propiedades es imprescindible para cualquier técnico o aficionado que emplee estos componentes para el montaje o mantenimiento de dichos equipos, con el objeto de poder efectuar la elección del modelo mas adecuado y así poder obtener el mejor rendimiento de los mismos. La misión fundamental del motor eléctrico es la de transformar la energía eléctrica, que se le suministra, en una energía mecánica que será la que se emplea para poner en movimiento el mecanismo del equipo en el que se instale.

El funcionamiento de un motor, en general, se basa en las propiedades electromagnéticas de la corriente eléctrica y la posibilidad de crear, a partir de ellas, unas determinadas fuerzas de atracción y repulsión encargadas de actuar sobre un eje y generar un movimiento de rotación.



Principio de funcionamiento

El principio de funcionamiento del motor se basa en la ley de Faraday que indica que cualquier conductor que se mueve en el seno del campo magnético de un imán se generara una D.D.P (diferencia de potencial) entre sus extremos proporcional a la velocidad de desplazamiento. Si en lugar de un conductor rectilíneo con terminales en circuito abierto se introduce un anillo conductor con los extremos conectados a una determinada resistencia y se hace girar en el interior del campo, de forma que varíe el flujo magnético abrazado por la misma se detectará la aparición de una corriente eléctrica que circula por la resistencia y que cesara en el momento en que se detenga el movimiento.

Normalmente en un motor se emplea un cierto numero de espiras devanadas sobre un núcleo magnético de forma apropiada y también en algunas ocasiones se sustituye el imán permanente creador del campo por un electroimán, el cual produce el mismo efecto cuando se le aplica la corriente excitadora. A este último elemento (Imán o electroimán) se le denomina inductor, el conjunto espiras y núcleo móviles constituyen el inducido.

El sentido de la corriente eléctrica que circula por el inducido está definido mediante la Ley de Lenz que indica que toda variación que se produzca en el campo magnético tiende a crear un efecto en sentido opuesto que compense y anule la causa que la produjo. Si esta ley se aplica a nuestro caso nos indicará que la corriente inducida creará un campo magnético para que se oponga al movimiento de la misma lo que obligará a aplicar una determinada energía para mantener el movimiento la cual dependerá lógicamente de la intensidad de la corriente generada y del valor de la resistencia de carga (Rc), pudiendo calcularse como el producto de la energía consumida en la carga por un número que expresará el rendimiento de la conversión.

Ahora bien, todos los fenómenos expresados corresponden al efecto opuesto al de un motor, es decir, que mediante el sistema descrito se  genera un corriente eléctrica a partir de un movimiento mecánico, lo que corresponde al principio de funcionamiento de un dinamo, sin embargo, al ser dicho efecto reversible, bastará con invertir los papeles y si en lugar de extraer corriente del inducido se le aplica un determinada tensión exterior,  se producirá la circulación de una cierta intensidad de corriente por las espiras y éstas comenzarán a girar, completándose así el motor. Es importante considerar que teniendo en cuenta la ley de Lenz mencionada anteriormente, al girar el se creará en el mismo una determinada tensión eléctrica, de sentido contrario al exterior que tenderá a oponerse al paso de la corriente par compensar así las variaciones de flujo magnético producidas, denominada  fuerza contraelectromotriz (FCEM)

Características



Normalmente los motores se caracterizan por dos parámetros que expresan directamente sus propiedades. Son los siguientes:

• Velocidad de rotación
• Par motor



La primera indica el número de vueltas por unidad de tiempo que produce el motor  y depende por completo de la forma de construcción del mismo, de la tensión de alimentación, así como de  la carga mecánica que se acople a su eje, aunque esto último no es aplicable a un tipo especial de motores denominados síncronos o sincrónicos. Las unidades empleadas son las revoluciones por minuto (r.p.m.) y las revoluciones por segundo (r.p.s.) .

 El par motor expresa la dureza de actuación de éste y depende lógicamente de la potencia que sea capaz de desarrollar dicho motor, así como de la velocidad de rotación del mismo. El concepto de par motor es importante a la hora de elegir un modelo para una aplicación determinada; se define como la fuerza que es capaz de vencer el motor multiplicada por el radio de giro.

Además de estos factores también se tienen en cuenta otros como son las condiciones de arranque, la potencia absorbida y el factor de potencia.

Existe una relación matemática que liga ambos parámetros, ya que como se ha  explicado no son independientes entre sí; dicha relación se expresa por la siguiente fórmula.

M= 0,95 x P/N

donde M es el par motor expresado en Kg. por cm., P es la potencia absorbida en Watts y N es la velocidad en revoluciones por minuto.

Clasificación



En función de la corriente empleada para la alimentación del motor, que define por completo a las características constructivas del mismo, se pueden clasificar los motores en tres grandes grupos:

• Motores de corriente continua
• Motores de corriente alterna
• Motores universales

En los motores de CC es necesario aplicar al inducido una CC para obtener movimiento, así como al inductor en el caso de que éste sea del tipo de electroimán, conociéndose a esta última con la denominación de corriente de excitación. Su construcción suele estar realizada mediante un inductor cilíndrico hueco (imán o electroimán) que contiene un cierto número de pares de polos magnéticos (Norte-Sur), que se conoce con el nombre de estator. En su interior se encuentra el inducido o rotor también cilíndrico sobre el cual se encuentra el arrollamiento. El eje está acoplado mediante rodamiento o cojinetes para permitir el giro y dispone de una superficie de contacto montada sobre un dispositivo llamado colector sobre el que se deslizan los contactos externos o escobillas.

 Los motores de corriente alterna son los que se alimentan de este tipo de excitación y comprende dos tipos con propiedades bastantes diferenciadas:

• Motores asíncronos
• Motores síncronos

Los motores asíncronos también conocidos con el nombre de motores de inducción, basan su funcionamiento en el efecto que produce un campo magnético alterno aplicado a un inductor o estator sobre un rotor con una serie de espiras sin ninguna conexión externa sobre el que se inducen unas corrientes por el mismo efecto de un transformador.

Por lo tanto, en este sistema solo se necesita una conexión a la alimentación, que corresponde al estator, eliminándose, por lo tanto, el sistema de escobillas que se precisa en otros tipos de motores.

Los motores síncronos están constituidos por un inducido que suele ser fijo, formando por lo tanto el estator sobre el que se aplica una corriente alterna y por un inductor o rotor formado por un imán o electroimán que contiene un cierto número de pares de polos magnéticos. El campo variable del estator hace girar al rotor a una velocidad fija y constante de sincronismo que depende de la frecuencia alterna aplicada. De ello deriva su denominación de síncronos. Los motores universales son aquellos que pueden recibir alimentación tanto continua como alterna, sin que por ello se alteren sus propiedades. Básicamente responden al mismo principio de construcción que los de CC pero excitando tanto a inductor como a inducido con la misma corriente, disponiendo a ambos en serie sobre el circuito de alimentación.

Motores de CC



Según se ha mencionado, un motor de CC esta compuesto por un imán fijo que constituye el inductor y un bobinado denominado inducido que es capaz de girar en el interior del primero, cuando recibe una CC.

Suponiendo un motor elemental según se representa en la figura, si sobre la bobina se hace pasar una corriente se creara en la misma en un campo magnético que la hará girar al crearse una fuerza de atracción y repulsión con respecto al imán del estator. Durante este giro se produce una serie de efectos que condicionan la construcción del motor, el primero de ellos se produce cuando se enfrentan dos polos de distinto signo, momento en que la atracción será máxima y la bobina tiende a detenerse, sin embargo, por inercia pasará de largo pero el sentido de giro se invertirá y se volverá hacia atrás deteniéndose al cabo de unas cuantas oscilaciones. Ahora bien, si en el momento en que los polos opuestos se enfrentan, se invierte el sentido de la circulación de la corriente de la bobina, automáticamente se producirá un  cambio de signo en los polos magnéticos creados por la misma, dando origen a que aparezcan unas fuerzas de repulsión entre ellos que obligará a aquella a seguir girando otra media vuelta, debiéndose invertir la corriente nuevamente y así sucesivamente.

El método empleado para producir estos cambios es el de dividir el anillo colector por el que recibe la bobina la corriente de alimentación, en dos mitades iguales separadas por un material aislante, que giran deslizándose sobre dos contactos eléctricos fijos o escobillas uno conectado al polo positivo y el otro al negativo.

De esta forma dichos contactos cruzaran dos veces por cada rotación la división entre los semianillos, invertiendose así el sentido de circulación de la corriente de la bobina.



Motores de CA

1. Motores de inducción (Asíncronos)



Una vez conocidos los motores de CC, se van a describir seguidamente los principios básicos y formas de operación de uno de los modelos que cuenta con un elevado número de aplicaciones, se trata del tipo asíncrono excitado por una corriente alterna, también conocido como motor de inducción.

El principio de funcionamiento de estos motores esta basado en los experimentos de Ferraris en el año 1885, el cual coloco un imán de herradura, con un eje vertical, que le permitía girar libremente en la proximidades de un disco metálico que también puede girar alrededor del mismo eje. Al hacer girar el imán, observo que, aunque no había contacto,  el disco metálico también giraba  en el mismo sentido.

Este fenómeno se debe  a que la girar el imán  se crea un campo magnético giratorio y aparecen sobre el unas corrientes eléctricas inducidas las cuales recordando la ley de Lenz, tenderán a crear a su vez otro campo magnético que se oponga la inicial; el efecto resultando es el giro del disco, ya que de esta forma, los extremos del imán estarán siempre frente a las mismas zonas de aquel y la situación volverá a ser similar a la inicial, ya que al girar ambos con la misma velocidad el efecto es el mismo que si estuvieran parados.

Sin embargo, en el instante en el que disco alcanza una velocidad exactamente igual que la del imán desaparecerán las corrientes inducidas sobre el mismo, con lo que se retrasará, lo que obligará a que aparezcan de nuevo dichas corrientes. De todo ello se obtiene el resultado de que el disco va siempre algo retrasado con respecto al imán; esto es, su velocidad es algo menor que la de aquel. Debido a ello a este sistema de le denomina asíncrono, que significa que no existe igualdad de velocidad o sincronismo.

El experimento descrito no se puede convertir directamente en un motor ya que no transforma una energía eléctrica y mecánica sino que únicamente efectúa un acoplamiento electromagnético por ser necesario tener que mover el imán para hacer girar el disco.

El método empleado para obtener un campo giratorio sin necesidad de tener que mover un imán consiste en emplear dos electroimanes formando un ángulo recto a los que se aplica dos corrientes alternas de la misma frecuencia pero con una frecuencia de fase entre ellas de 90°. Al emplear una CA sinusoidal, se obtendrá un campo que varía de la misma forma, que al combinarse con el otro similar a el pero con una magnitud diferente, debida a la diferencia de fase y con otra diferenciación creada por la misma situación, se produce el efecto deseado. Este conjunto de dos bobinados constituye el inductor o estator y provoca sobre el rotor, una velocidad de giro N = F, siendo F la frecuencia de la CA.

Rotor



El rotor de un motor suele construirse en base a dos sistemas, aunque el principio de operación sea el mismo, que consiste en disponer de un sistema de espiras en cortocircuito devanadas o no sobre un núcleo de material ferromagnético. El objetivo de las espiras es hacer circular a través de ellas las corrientes inducidas, para crear el campo de sentido contrario al producido por el estator.

El primer tipo de rotor que se va a considerar consiste en un cilindro formado por discos paralelos contiguos y aislados, provisto de ranuras situadas a lo largo de su superficie exterior sobre los que se encuentran las espiras. El segundo tipo de rotor está constituido por dos coronas conductoras unidas por barras también conductoras formando un cilindro hueco muy parecido a una jaula de animales, de donde toma su denominación, Jaula de ardilla, y es uno de los modelos más utilizados en la práctica, sobre todo en las aplicaciones de baja potencia.

El principio descrito antes para la generación de un campo giratorio por el estator, únicamente es aplicable en los casos en los que se disponga de las dos corrientes desfasadas 90° mencionadas. esto no sucede en las aplicaciones habituales en las que los motores se han de conectar a la red normal, que es monofásica, con lo que no existe campo magnético giratorio. El efecto sería entonces que el motor no arrancaría, aunque por un sistema mecánico externo se le obliga al rotor a iniciar el giro, se observará como, después de eliminar la fuerza exterior, se mantendrá la rotación, aumentando la velocidad hasta que alcance la correspondiente a su régimen normal de funcionamiento. Esto se debe al que el campo monofásico aplicado se descompone en dos campos giratorios de la misma intensidad pero de sentido contrario cuyo efecto  resultante se anula; sin embargo, basta con producir un desequilibrio entre ellos para que se acentúe uno y se atenué el otro, dando lugar a un campo giratorio dominante que será capaz de hacer girar al inducido.

Arranque



Con objeto de evitar el sistema mecánico de arranque se suele incluir sobre el estator un segundo devanado llamado devanado de arranque, situado en una posición de ángulo recto con el devanado principal. Al hacer pasar por este arrollamiento auxiliar una corriente  con una diferencia de fase próxima a 90° respecto a la que circula por el principal, se comportara el motor como difásico, produciéndose un campo magnético giratorio poniéndose en marcha el rotor, en cuyo momento se puede suprimir dicha corriente auxiliar.

La forma de obtener la corriente de arranque con la diferencia de base mencionada es utilizando una reactancia (bobina o condensador) en serie con el arrollamiento auxiliar,  produciéndose una corriente que aunque no esta desfasada exactamente a los 90° necesarios, resulta suficiente para el objetivo deseado.

Otro sistema empleado para el arranque de los motores asíncronos es el de situar dos grupos de espiras en cortocircuito arrolladas sobre el estator en una zona próxima al rotor. De esta forma, se obtiene un desequilibrio de fase del campo magnético que actúa sobre el inducido, que es suficiente para que el motor arranque y se mantenga en rotación.

Par y velocidad



Las características de par y velocidad en un motor asíncrono están bastante relacionadas y normalmente se representan mediante una curva en la que se puede elegir el punto de funcionamiento más adecuado. Esto es lógico ya que cuando arranca el motor en ausencia de carga la velocidad del rotor tiende a ser igual a la del campo giratorio del estator, ya que basta con una pequeña diferencia entre ambas para que se creen en el inducido las corrientes necesarias para mantenerlo en rotación y por lo tanto el par desarrollado será muy débil debido a que únicamente será necesario vencer la resistencia de rozamiento del eje. Sin embargo, en el momento en que se acople una determinada carga mecánica al rotor, será necesario que el par aumente y se iguale al que se precisa para mover dicha carga.

Como consecuencia la velocidad disminuirá porque sobre el rotor aumentan las corrientes inducidas y estas son proporcionales a la diferencia de velocidad entre los campos del inductor y del inducido. A esta diferencia se la denomina deslizamiento.

Debido a las características que presenta el motor en el momento del arranque, el par obtenido no es elevado y es siempre bastante inferior al par máximo que puede desarrollar el motor, por esto en los dispositivos empleados para la puesta en rotación se tiene en cuenta esta circunstancia con objeto de que el motor supere siempre esta fase inicial.

 Otro de los parámetros que también debe ser tenido en cuenta, sobre todo en los motores de potencia medias o elevadas es el denominado "factor de potencia" que expresa la cifra de "potencia reactiva" que el motor emplea durante su funcionamiento. Se expresa como la relación entre la potencia real absorbida por el motor en watts y la potencia aparente que se define mediante el producto de la tensión aplicada por la corriente absorbida. Es decir, que el  factor de potencia es igual a W real / potencia aparente. A este factor también se le denomina cos  f.



Motores síncronos

Los motores síncronos constituyen otro de los modelos más destacados del grupo de los de CA. Como su nombre indica, su característica más destacada es la del sincronismo, es decir, que su velocidad de rotación será constante y uniforme y estará regulada por la frecuencia de la corriente de alimentación.

Normalmente este tipo de motores está formado por un inductor móvil o rotor y un inducido fijo o estator, intercambiándose sus funciones con respecto al resto de modelos en los que la parte móvil corresponde casi siempre al inducido.

Principio de funcionamiento



El principio de funcionamiento es bastante simple y consiste en los efectos combinados del campo magnético constante del inductor, creado por el electroimán alimentado por CC o bien por un imán permanente y del inducido que contiene una serie de bobinados a los que se les aplica una CA.

Supongamos una estructura elemental, constituida por dos pares de devanados sobre núcleos magnéticos, representados por 1 y 2 y un imán permanente situado sobre un eje giratorio que se encuentra en el centro geométrico de los elementos citados anteriormente en una dirección perpendicular al plano formado por éstos. Al aplicar una CA a la pareja de bobinas 1 se creará en ellas un campo magnético que variara de intensidad y de sentido según las alternancias de la corriente. En un determinado instante el ampo será máximo entre ambas, creándose un polo norte en la zona superior de la bobina superior un sur en la zona inferior, otro norte en la cara superior de la bobina inferior y otro sur en la cara inferior; en este momento el imán será fuertemente atraído por ellas orientándose en sentido vertical. Si al mismo tiempo se aplica una segunda CA a la pareja de bobinas 2 cuya fase esté retrasada 90° con respecto a la anterior, el campo será nulo en el instante considerado debido a que la corriente pasa por el valor 0 y no ejercerá ninguna influencia. Sin embargo, comenzará a crecer seguidamente y a decrecer el producido por la bobina 1, haciendo que el imán gire hasta situarse  en posición horizontal, alineado con los bobinados 2; el proceso continúa al disminuir este segundo campo y comenzar a crecer el primero pero en sentido contrario al inicial, ya que la alternancia de la corriente ahora es negativa, con lo que se invertirán entre si los polos magnético señalados al comienzo. Ello hace que el imán continúe girando hasta ponerse otra vez vertical, pero con el norte hacia abajo y el sur hacia arriba. El paso siguiente corresponde a las bobinas 2 que también han invertido su campo, atrayendo otra vez al imán y manteniendo el giro. Esta secuencia se repetirá sucesivamente y el resultado obtenido será, como puede deducirse la transformación de una energía eléctrica en otra mecánica de rotación, propiedad fundamental de un motor

Velocidad



En nuestro caso el imán permanente o rotor dará una revolución por cada ciclo de la corriente, por lo tanto la velocidad de giro coincidirá con la frecuencia, ya que si esta es de, por ejemplo 50 hz. Producirá 50 giros completos en un segundo y como consecuencia el rotor dará 50 vueltas en el mismo tiempo, o lo que es equivalente a 50 rps.

Si en lugar de emplear un imán para el rotor se emplearan dos en ángulo recto y unidos solidariamente al mismo eje y en vez de dos pares de bobinas desfasas empleáramos cuatro, el efecto resultante también sería una rotación, pero la velocidad de giro resultante sería la mitad de a anterior. Por lo tanto, puede definirse la velocidad de rotación de un motor asíncrono por la fórmula siguiente:

N = f / P

donde N representa dicha velocidad en rps, f es la frecuencia de la CA y P el número de pares de polos que posee el inductor; así en el caso anterior, como el imán tiene dos pares de polos, la velocidad resultante será de 25 rps

Inductor e inducido



Algunos modelos de motores síncronos contienen el inducido en el interior del inductor, con lo que la parte móvil será la exterior, siendo el principio de funcionamiento es similar al descrito anteriormente.

En ocasiones se sustituyen los imanes permanentes del estator por unos electroimanes, en este caso, es necesario aplicar una CC de excitación, con objeto de poder crear todos los pares de polos magnéticos que se precisan. Además y dado que estos electroimanes constituyen el rotor, siendo por lo tanto móviles, se requiere contar con un dispositivo capaz de producir los contactos eléctricos para el paso de dicha corriente durante la rotación como en el caso de los motores de CC. Para ello se emplean dos anillos conectores que resbalan sobre sendas escobillas de forma que el polo positivo permanezca siempre aplicado a uno de ellos y el negativo al otro.

Para las dos fases que se necesitan para el arranque y funcionamiento del motor se suele utilizar un condensador situado en serie con uno de los dos grupos de devanados. De esta forma la corriente se retrasara 90° aproximadamente al circular por este y alcanzara a las bobinas en las condiciones requeridas. si en lugar de situar el condensador en los bobinados mencionados y se cambiara a los otros, el efecto sería el de invertirse el sentido de rotación, manteniéndose el resto de las características sin ninguna variación.

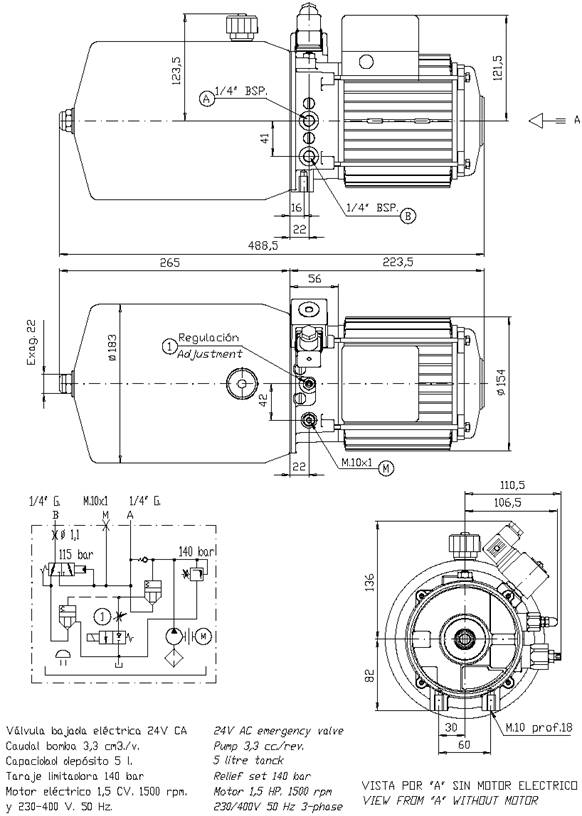

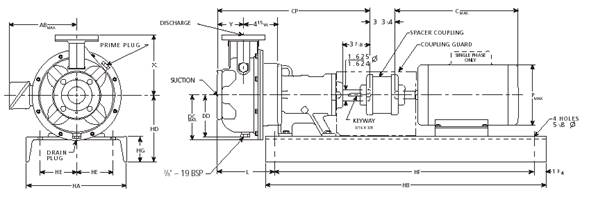

Esquema de una bomba con un motor de 1.5 C.V. y 1500 rpm:
