Induzione elettromagnetica



INDUZIONE ELETTROMAGNETICA (I campi magnetici creano corrente elettrica)

aspetto qualitativo

L'esperienza di Oersted, con la quale si dimostrava che le correnti elettriche generano campi magnetici, aveva indotto gli scienziati a chiedersi se fosse vero anche il contrario; cioè se fosse possibile ottenere correnti elettriche mediante un campo magnetico. Faraday nel 1831 scoprì  con una serie di esperimenti che " in un circuito elettrico si generano correnti elettriche quando esso è immerso in un campo magnetico che varia nel tempo". Questo fenomeno si chiama induzione elettromagnetica; le correnti che esso genera sono dette correnti indotte.

Esperienza. Il solenoide della figura solenoide composto da N spire è collegato ad un amperometro mediante un circuito che non contiene generatori; pertanto in questo circuito non dovrebbe circolare alcuna corrente. Inserendo un magnete nel solenoide l'amperometro segnala un passaggio di corrente che cessa quando il magnete viene fermato. Se il magnete viene estratto dal solenoide, si osserva ancora un passaggio di corrente ma in verso opposto.

Il verso della corrente indotta si determina con la legge di Lenz. "La corrente indotta ha il verso tale da produrre un campo magnetico che tende ad opporsi alla variazione del campo magnetico che l'ha generata"
Infatti la corrente che viene indotta nel solenoide durante l'introduzione del magnete produce un campo magnetico che tende a respingere il magnete verso l'esterno del solenoide. Al contrario, la corrente che viene indotta mentre si estrae il magnete produce un campo che attrae il magnete verso il solenoide.

Gli stessi risultati di questa esperienza si ottengono:

• Se si tiene fermo il magnete e si muove il solenoide.
• Se si sostituisce il magnete con un solenoide (detto induttore) in movimento nel quale circola una corrente costante.
• Se il magnete è sostituito da un solenoide fermo (induttore) nel quale circola una corrente variabile, prodotta, ad esempio, aprendo e chiudendo il circuito oppure alimentando il solenoide con una corrente alternata.
• Se si fa ruotare il magnete o il solenoide.



aspetto quantitativo

Dagli esperimenti sopra descritti si è tentati a concludere che ciò che conta per la produzione delle correnti indotte è la variazione del campo magnetico in cui è immerso il solenoide. In realtà una attenta analisi delle esperienze di tipo (4) cioè con il solenoide in rotazione ci si rende conto che svolge un ruolo importante il modo con cui l'area S della spira è investita dalle linee di forza del campo magnetico. In particolare si osserva che se tale area è disposta parallelamente alle linee del campo magnetico (fig.c) la corrente indotta è nulla perché nessuna linea di forza attraversa la spira. Invece se tale area è collocata perpendicolarmente (fig.a) la corrente è massima in quanto essa è attraversata da un gran numero di linee di forza. Se l'area ha una posizione obliqua (fig.b) solo una parte delle linee di forza attraversano la superficie e quindi la corrente indotta ha valore intermedio.



Per descrivere questi aspetti del fenomeno si introduce la grandezza flusso del campo magnetico f(B) attraverso la superficie S di una spira di corrente così definita:

Nel caso di una bobina di N spire la (1) diventa:

Il flusso magnetico si misura in weber dove 1Wb = 1Tx1m2

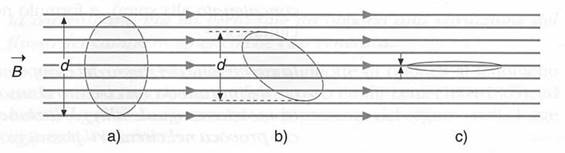

dove a è l'angolo che la normale alla superficie S forma con le linee di forza del campo magnetico. Nel primo caso a= 90° e pertanto il flusso è nullo. Nel secondo caso il flusso ha valore massimo BS. Nel terzo caso ha valore intermedio. Pertanto il flusso misura, per così dire, quante linee di campo attraversano una superficie.

In conclusione le esperienze descritte in precedenza hanno come caratteristica comune la variazione del flusso di B attraverso la superficie del circuito indotto. Si può affermare che compare una corrente indotta ogni volta che varia il flusso del vettore B attraverso la superficie del solenoide.

Poiché ogni corrente è prodotta da una tensione, si deve assumere che nel solenoide si crea una ddp, chiamata anche forza elettromotrice f.e.m., che fa circolare la corrente indotta. Una relazione nota come legge di Faraday-Newmann-Lenz afferma che "La f.e.m. indotta è direttamente proporzionale alla variazione del flusso magnetico e inversamente proporzionale all'intervallo di tempo in cui avviene tale variazione”:



Il segno - stabilisce che la ddp indotta è tale da creare un campo magnetico che si oppone alla causa che l'ha generata (Legge di Lenz). Le due barrette verticali (modulo) stanno ad indicare che la variazione di flusso deve essere considerata positiva. Ovviamente la corrente indotta nel circuito, avente una resistenza elettrica"R, sarà data da:



INDUTTANZA DI UN CIRCUITO

Per l’esperienza del fisico danese Oersted un circuito percorso da corrente genera un campo magnetico, perciò ci sarà un flusso attraverso la superficie del circuito che viene detto Flusso Autoconcatenato e sarà proporzionale all’intensità di corrente secondo la seguente espressione:

L è una costante di proporzionalità che dipende dalla geometria del circuito ed è chiamata INDUTTANZA o Coefficiente di Autoinduzione.L’unità di misura è l’Henry (H).
In elettrotecnica un’induttanza è un elemento passivo del circuito a 2 terminali costituito da un conduttore avvolto a spirale (BOBINA) in cui la tensione ai capi è proporzionale alla variazione di corrente che lo attraversa.

CORRENTI ALTERNATE

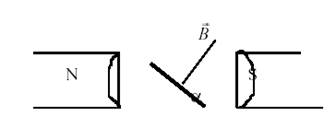

Consideriamo una bobina ruotante, con velocità angolare w costante all'interno di un
campo magnetico uniforme
_
B . Gli estremi della spira sono collegati a due anelli chiamati
collettori su cui poggiano due spazzole che rappresentano i poli del generatore. Sappiamo
che dalla rotazione di una spira in un campo magnetico si origina una corrente indotta ed
una f.e.m. indotta. Se la spira è parallela al campo magnetico, il flusso è nullo, per cui
F = BS cos wt =0 , mentre se la spira è perpendicolare al campo magnetico
F =BS cos wt =  ±  BS

Dopo che la spira è ruotata di in certo angolo in un tempo t si ha
a = w t
Poiché l'angolo di cui è ruotata la spira è anche l'angolo formato dalla normale alla spira
con il vettore B si ha

F = BS t cos w t

La f.e.m. sarà

Cioè
Dove


è il massimo valore della f.e.m.
Si produce quindi tra le due estremità della spira una differenza di potenziale variabile sinusoidalmente nel tempo, chiamata f.e.m. alternata. Per un circuito ohmico se R è la resistenza totale, si ha una corrente alternata



cioè del tipo
dove

è il valore massimo dell'intensità di corrente.

La velocità angolare, detta anche pulsazione sarà

La corrente alternata è caratterizzata dal suo massimo valore I0 chiamato ampiezza, dal periodo
e dalla frequenza

Circuiti in corrente alternata.
Consideriamo un circuito alimentato da una f. e. m. alternata del tipo:

Circuito Ohmico.

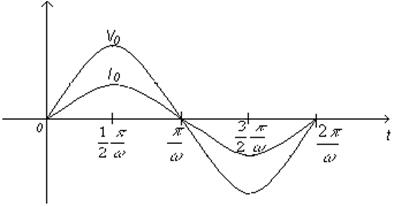

Un circuito Ohmico alimentato da una tensione alternata circola una corrente alternata:


con lo stessa fase, periodo e frequenza della tensione.

Circuito induttivo.

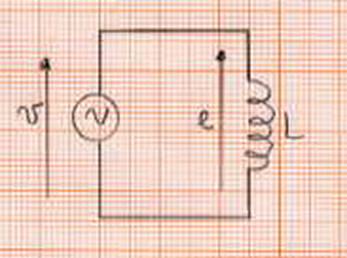

Si consideri un circuito nel quale un elemento induttore (bobina) risulta collegato in serie con un generatore di corrente alternata. Al variare della corrente nell’induttanza si genera una f.e.m. indotta dovuta alla variazione del flusso magnetico attraverso l’elemento considerato. Supponiamo che il valore di detta f.e.m. indotta sia molto maggiore della caduta di tensione dovuta al passaggio della corrente nell’elemento induttore, per cui il circuito nel suo complesso possa essere valutato come puramente induttivo. In altri termini, la resistenza interna dell’elemento induttore può essere considerata del tutto trascurabile. Applicando il secondo principio di Kirchhoff al circuito in esame, possiamo scrivere, dalla legge di Lenz:

Applicando l’operazione matematica di integrazione in un certo intervallo di tempo dt si ha:

Ponendo:

Si ha:



Poiché:

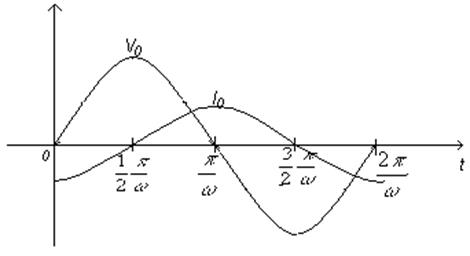

Questo dimostra che la corrente ha lo stesso periodo e la stessa frequenza della tensione ma è rispetto a questa sfasata di p/2, o meglio si dice che la corrente è in ritardo rispetto alla tensione di p/2. Si definisce REATTANZA INDUTTIVA XL il prodotto w·L, la cui unità di misura è l’ohm (W).

Circuito capacitivo.
Si consideri ora il circuito consistente in un condensatore di capacità C collegato in serie ad un generatore di corrente alternata nel caso ideale di resistenza nulla.

Per capire il comportamento in regime alternato bisogna ricordarsi il fenomeno della carica e scarica del condensatore. In corrente continua all’istante t=0 le armature del condensatore cominciano a caricarsi e circolerà corrente nel circuito fino a quando la differenza di potenziale ai capi del condensatore non raggiunge un valore max, oltre il quale la corrente non circolerà più. Nel regime di scarica invece la tensione diminuisce e la corrente da un zero passerà a un valore massimo di segno opposto rispetto al regime di carica. Se il condensatore è collegato a un generatore di tensione alternata nell’istante di carica tensione e corrente avranno lo stesso segno e la corrente precede la tensione (cioè passa da un valore max a zero, mentre la tensione passa da zero a un valore massimo), mentre nell’istante di scarica tensione e corrente avranno segno opposto e la tensione passa da un valore massimo a un valore nullo mentre la corrente passa da un valore nullo a un valore massimo negativo. Si dice che tensione e corrente sono sfasate di p/2 e che la corrente precede la tensione.

Matematicamente si possono scrivere le seguenti espressioni per tensione e corrente:

V=V0sinwt e I=I0sin(wt+p/2)

I0 dipende da C e V in quanto maggiori saranno maggiore sarà la corrente. Inoltre maggiore è w e maggiore è la variazione di carica nel tempo (cioè la corrente); perciò si può scrivere I0=wC V0. Si definisce REATTANZA CAPACITIVA Xc=1/wC. Come la reattanza induttiva anche la reattanza capacitiva si misura in ohm (W).



Circuito RLC

Dopo aver analizzato separatamente il comportamento degli elementi fondamentali (resistenze, induttori e condensatori) costituenti i circuiti elettrici, possiamo affrontare lo studio di un generico circuito in corrente alternata, contenente contemporaneamente tutti gli elementi citati, detti anche elementi passivi.

Applichiamo ai capi di un circuito di questo tipo una tensione alternata sinusoidale della forma:

Sappiamo che quando si dà tensione, si producono dei fenomeni transitori, ma il termine di resistenza, inevitabile in tutti i circuiti non fosse per i fili di collegamento, ci permette di essere certi che il regime transitorio si attenua e tende a zero al crescere del tempo. Supponiamo che il circuito funzioni dopo un tempo assai lungo in modo da poter trascurare i fenomeni transitori ed avremo quindi da ricercare la sola soluzione stazionaria che deve essere una corrente di stessa pulsazione della tensione sinusoidale applicata e che si scrive quindi:

dove la quantità f viene detta differenza di fase tra tensione applicata e corrente.
Il problema che vogliamo risolvere consiste nella determinazione dei valori di i e f in funzione degli altri parametri del circuito.
Notiamo innanzi tutto che essendo gli elementi costituenti il circuito collegati in serie, la corrente ha lo stesso valore, in ogni istante, in tutti i punti del circuito.
Avvalendosi poi dei risultati ottenuti studiando separatamente i circuiti elementari contenenti un solo elemento, possiamo dedurre lo sfasamento della tensione rispetto alla corrente ai capi di ciascun elemento e precisamente sarà:

Dove con VR,max , VC,max e VL,max abbiamo indicato i valori massimi delle
tensioni a i capi dei vari elementi.

La somma dei tre termini sopra riportati deve necessariamente essere uguale alla tensione V erogata dal generatore.

Il modulo del vettore risultante V è dato da:

e quindi:

Questa relazione ci permette di ricavare il valore Imax della corrente ossia:


La grandezza che compare al denominatore della precedente equazione viene detta impedenza Z del circuito e si misura in ohm (W), essendo a tutti gli effetti la somma quadratica di elementi passivi che si misurano in ohm. Per cui:


che possiamo pensare come ad una generalizzazione della legge di Ohm per i circuiti in corrente alternata.

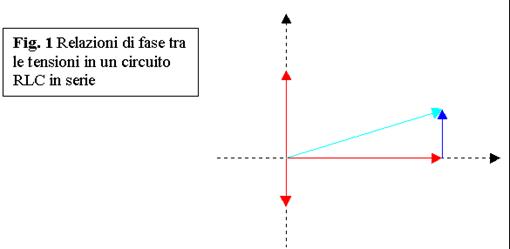

Analizzando il diagramma dei vettori siamo infine in grado di determinare il valore dell’angolo f che definisce la differenza di fase tra la corrente e la tensione. Dal triangolo rettangolo rappresentato in figura 1 si deduce infatti:

da cui semplificando si ottiene:

L’ultima relazione permette di fare le seguenti considerazioni:

• Se XL>XC la differenza che compare al numeratore, e quindi l’angolo f, risultano essere positivi. In questo caso la corrente è in ritardo rispetto alla tensione.
• Se XL<XC l’angolo f risulta negativo per cui la corrente è in anticipo rispetto alla tensione.
• Se poi XL=XC segue f=0. In questo caso l’impedenza del circuito è pari al valore della resistenza R, mentre la corrente ha un valore massimo dato da Vmax/R. La frequenza alla quale si verifica quest’ultima condizione viene detta frequenza di risonanza:





Quindi la velocità angolare w e la frequenza di risonanza n saranno rispettivamente:

e
