Disegno sezioni

Le sezioni nel disegno meccanico

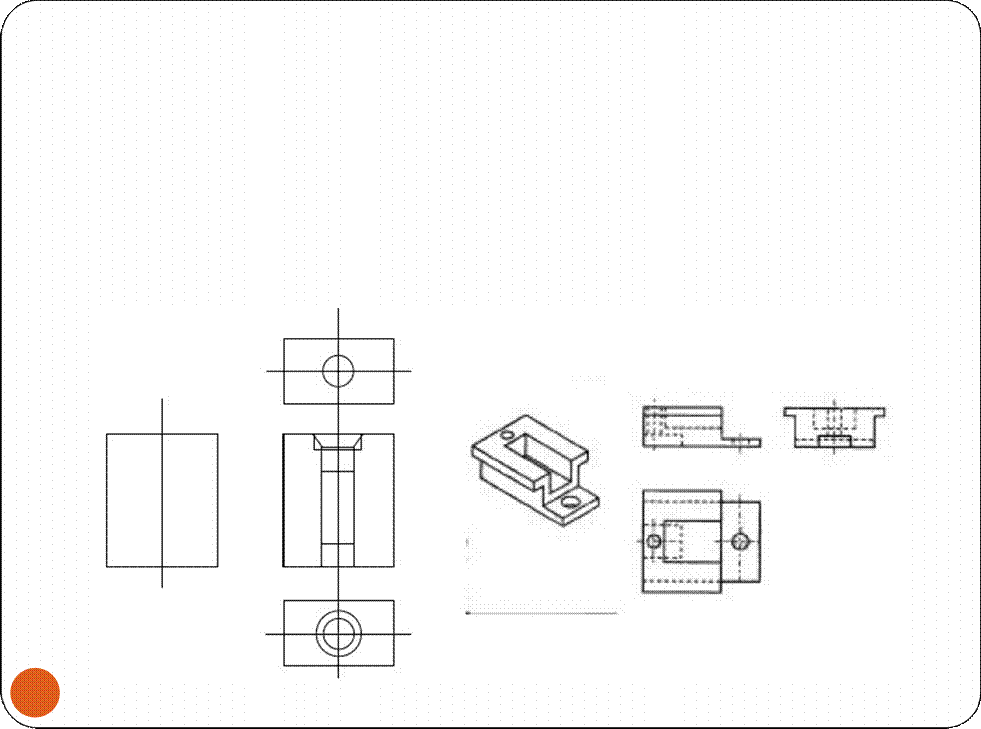

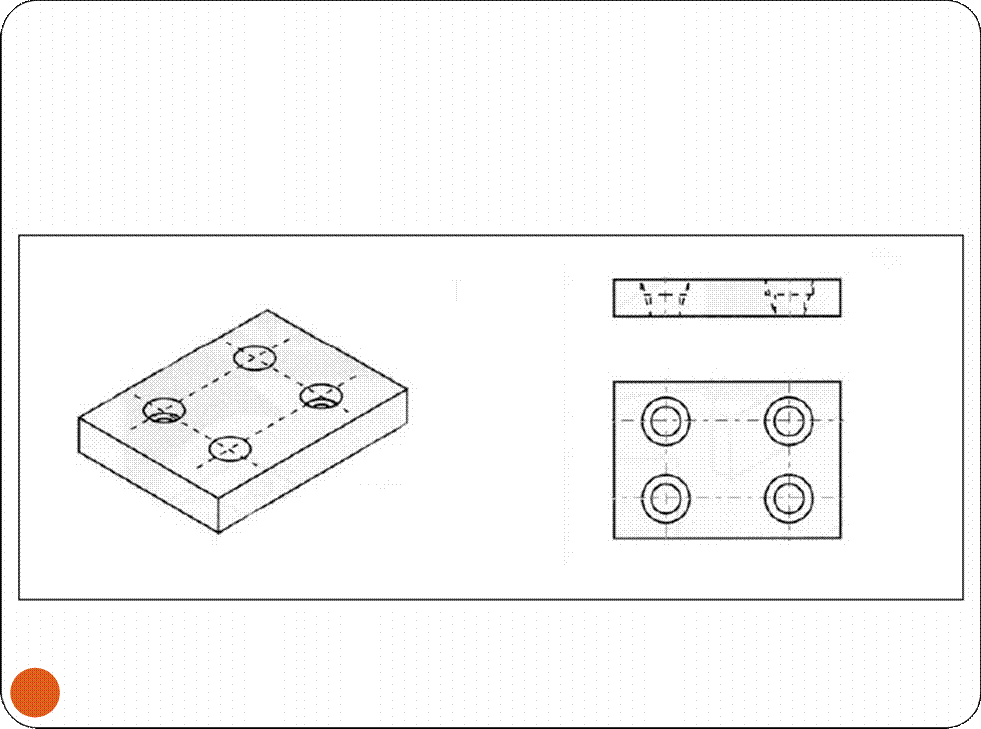

Le proiezioni ortogonali

  • Con il metodo delle proiezioni ortogonali non è possibile vedere all’interno del pezzo. L’unico modo possibile è l’utilizzo di linee tratteggiate;


Le proiezioni ortogonali

    • Non sempre è facile comprendere la forma reale del pezzo;

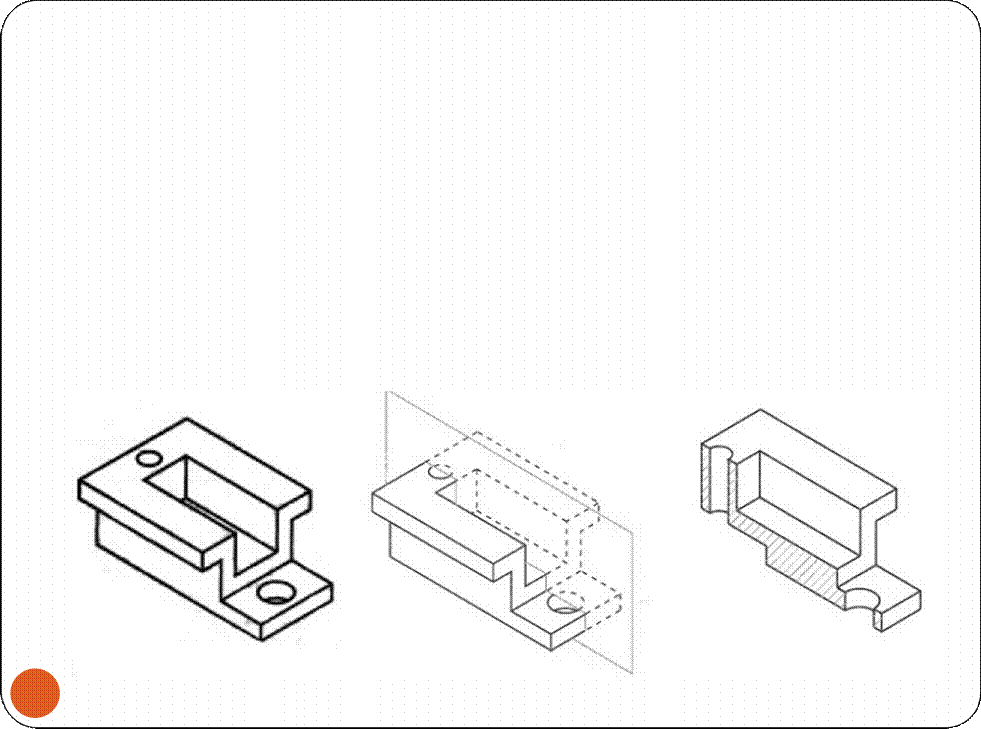

Cosa significa sezionare?



UNI 3971

    • Sezione: “è la rappresentazione, secondo il metodo delle proiezioni ortogonali,di una delle due parti in cui viene diviso l’oggetto da un taglio ideale eseguito secondo uno o più piani o altre superfici”;


Perché sezionare

    • Descrizione più semplice di corpi cavi;
    • Immediata e univoca comprensione;




Come sezionare

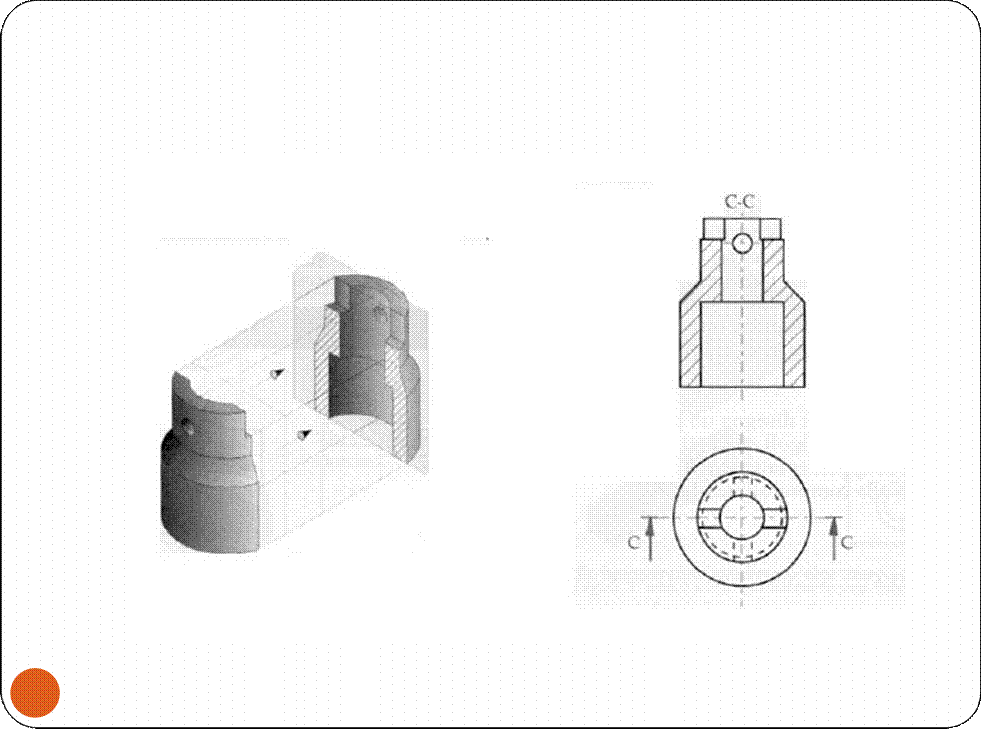

    • Il piano di sezione è un piano ideale, lungo il quale si immagina di tagliare il pezzo;
    • Una volta scelto il piano di sezione, porre le frecce nel verso in cui si intende effettuare il ribaltamento della parte sezionata;
    • “Far finta” di eliminare la parte opposta al verso delle frecce;
    • Eseguire il ribaltamento della parte sezionata;

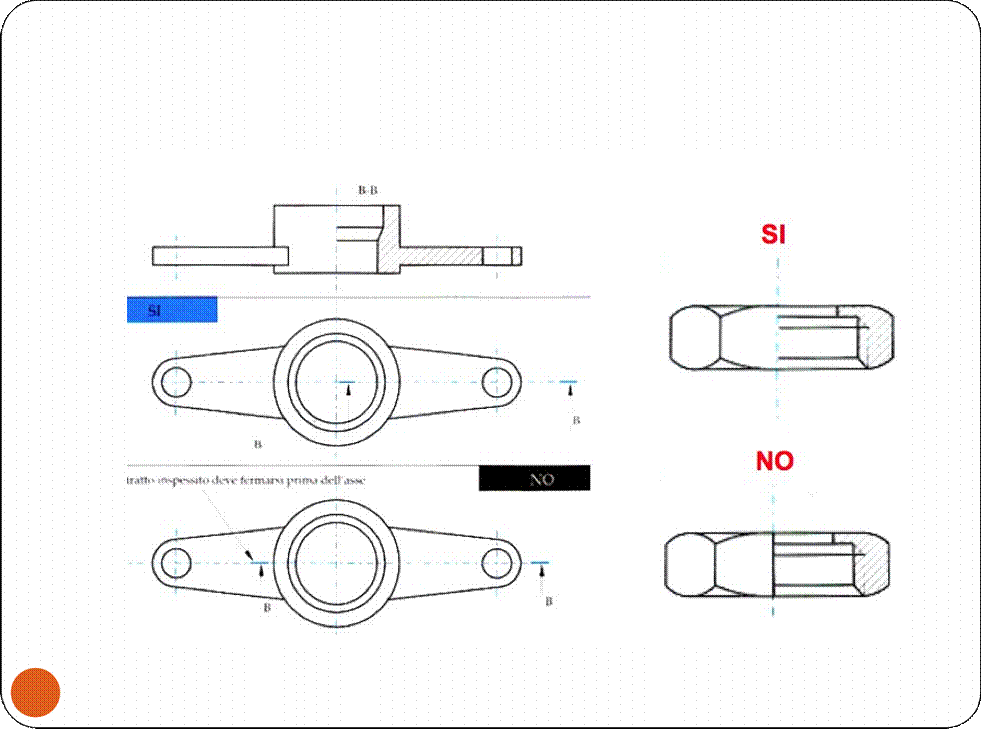

    • La traccia del piano di sezione va indicata con linea mista, contraddistinta da estremità ingrossate;


Come sezionare

    • A fianco alle frecce scrivere lettere MAIUSCOLE uguali;
    • Ogni sezione è contrassegnata anche da una coppia di lettere MAIUSCOLE;
    • La parte di materiale a contatto con il piano di sezione deve risultare campita;

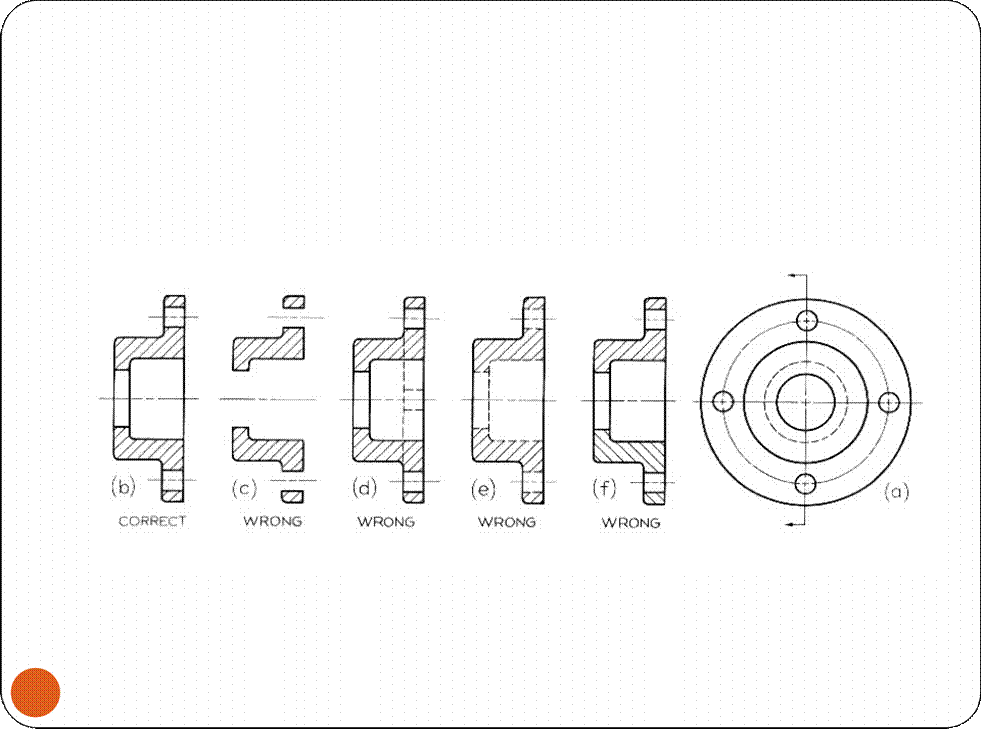

    • Evitare il più possibile di raffigurare spigoli nascosti (linee tratteggiate) durante la sezione;


Piani di sezione



Piani di sezione



Classificazione

    • Secondo l’elemento secante:
      • Un solo piano;
      • Due o più piani paralleli;
      • Piani concorrenti;
      • Con una superficie di forma qualsiasi;
    • Secondo l’estensione;
      • Semisezioni
      • Sezioni parziali;
    • Secondo la posizione:
      • In loco;
      • In vicinanza;
      • Sezioni successive;

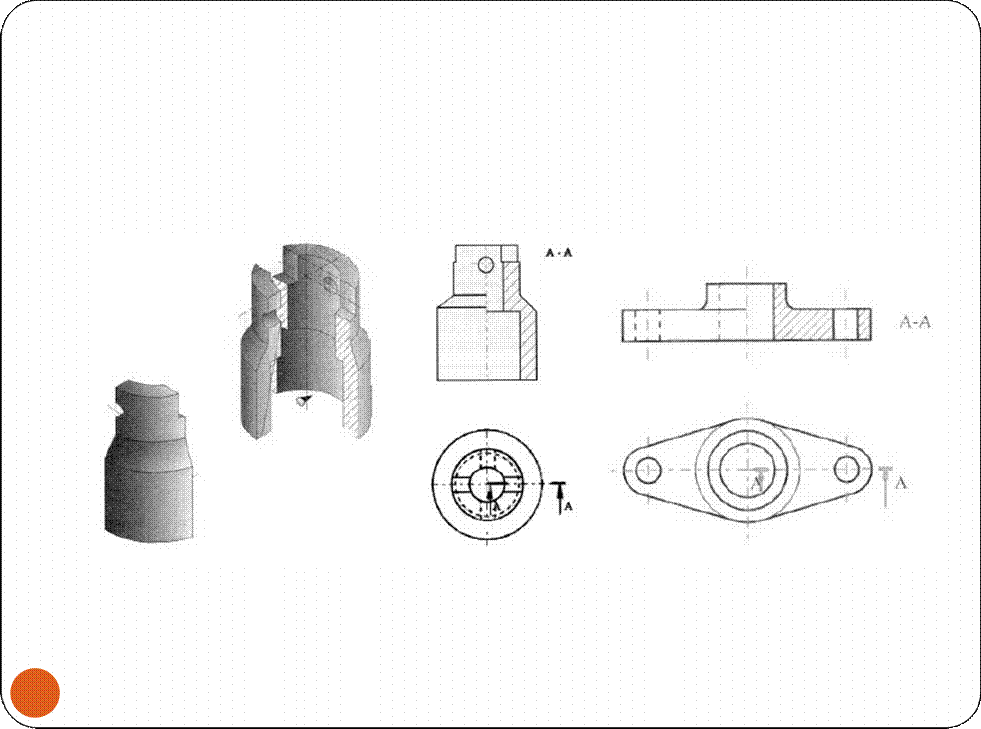

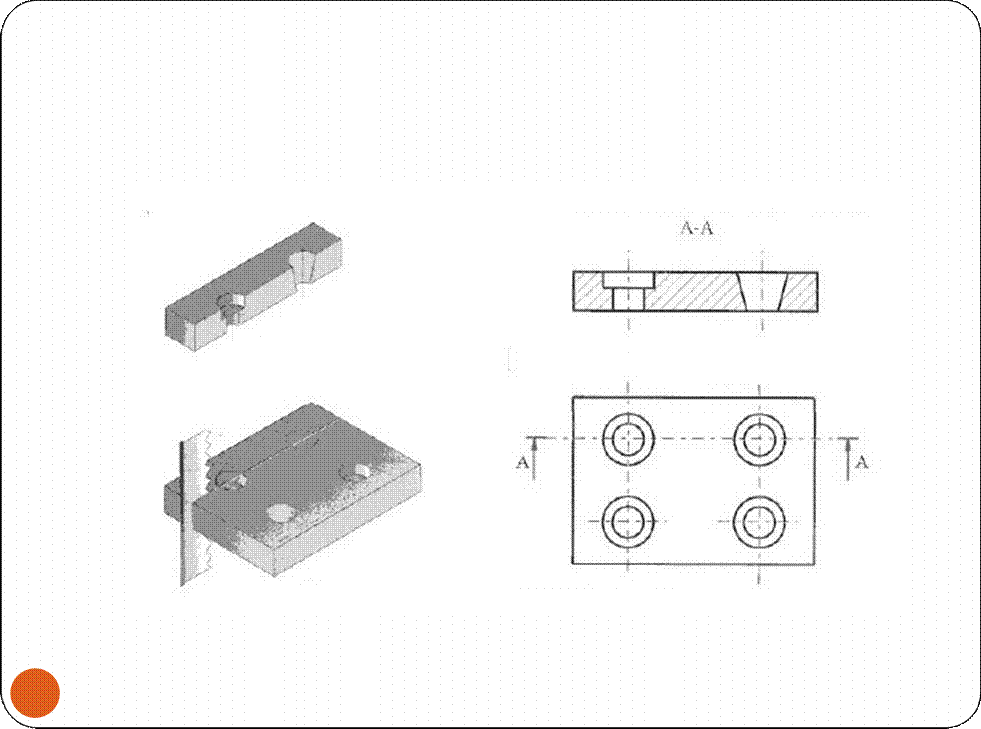

Secondo un solo piano

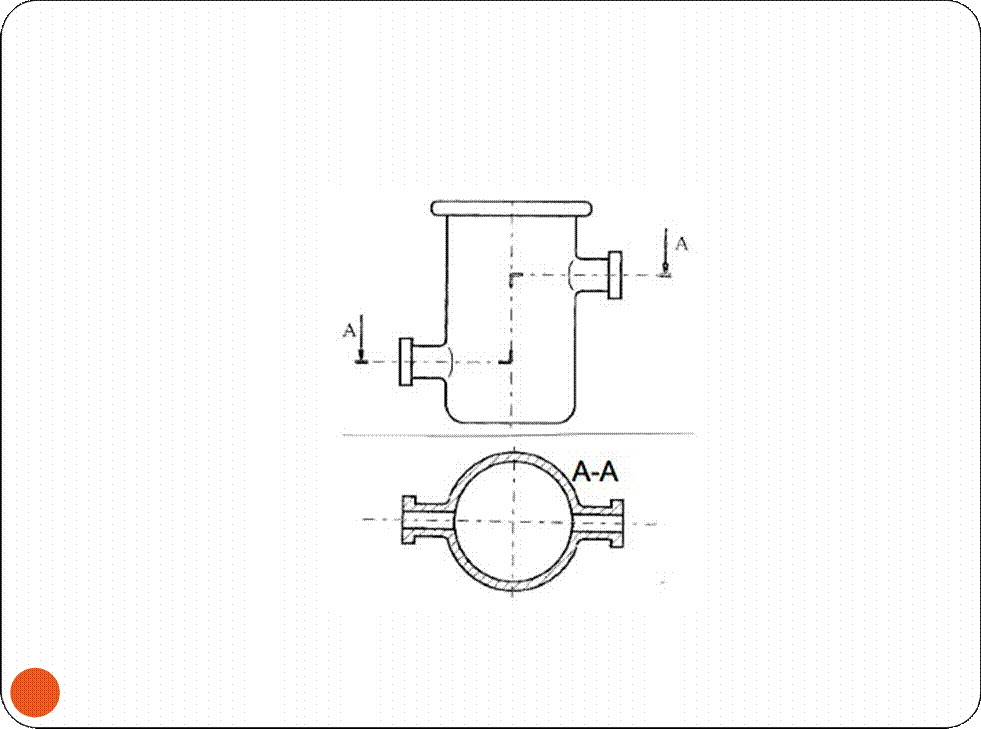

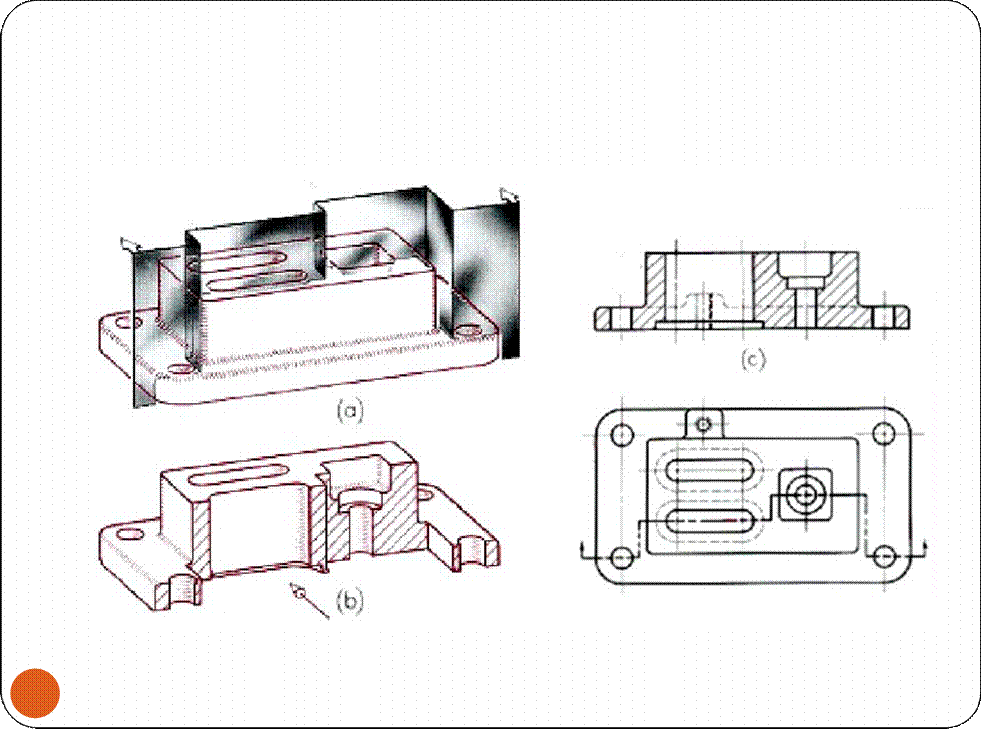

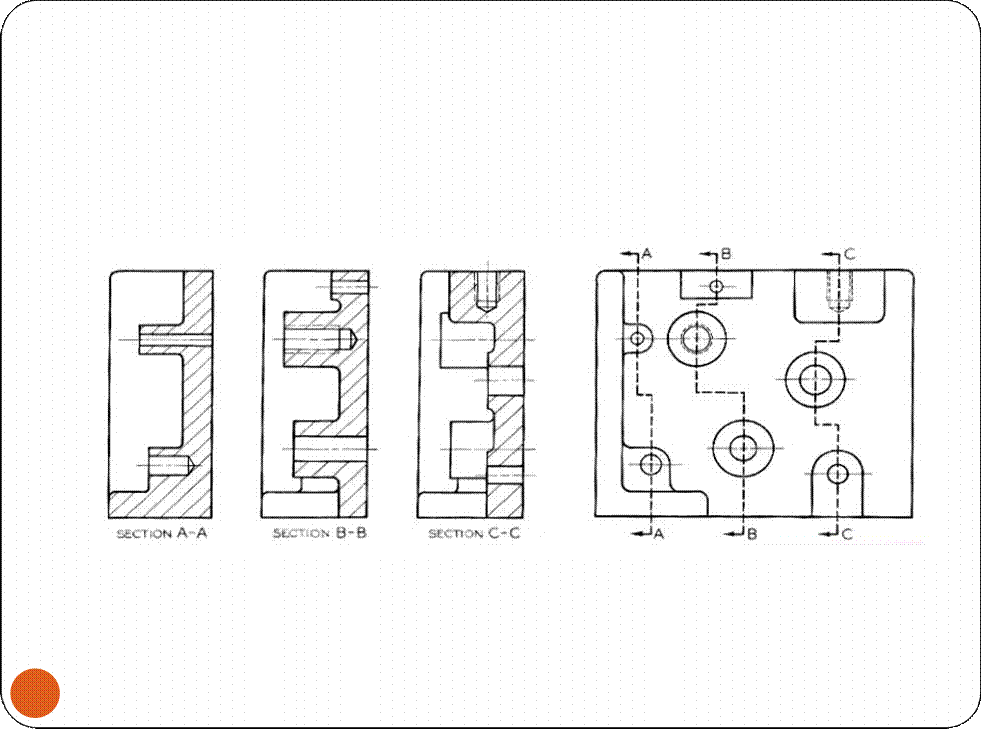

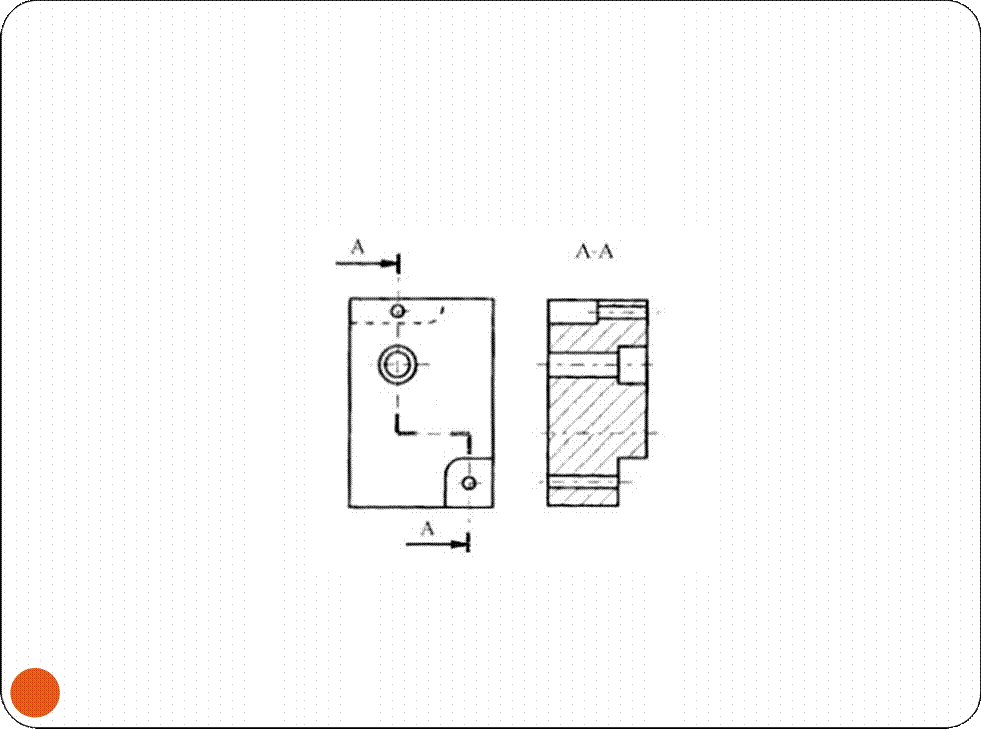

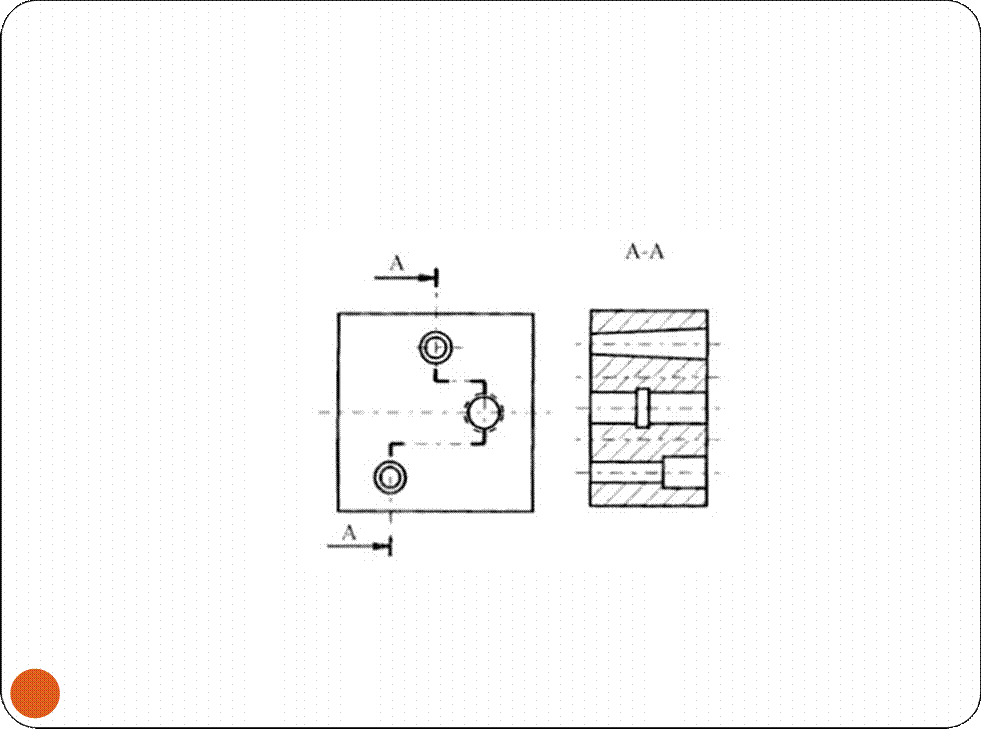

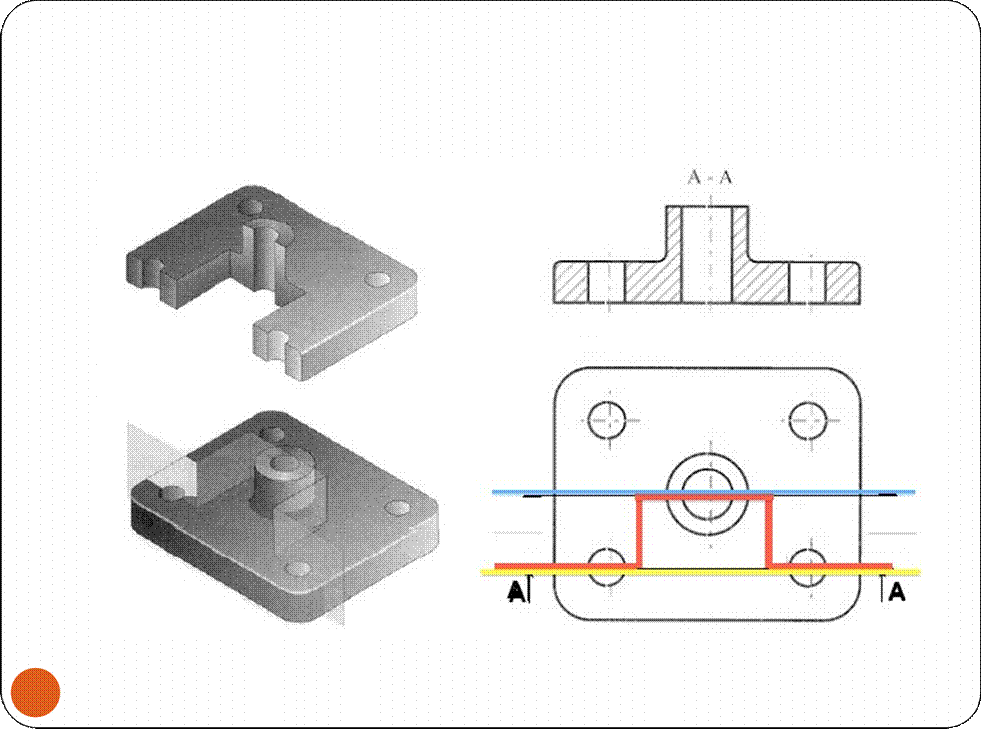

Sezioni secondo piani paralleli



Sezioni secondo piani paralleli



Sezioni secondo piani paralleli



Sezioni secondo piani paralleli



Sezioni secondo piani paralleli



Sezioni secondo piani paralleli



Piani paralleli e sezioni successive

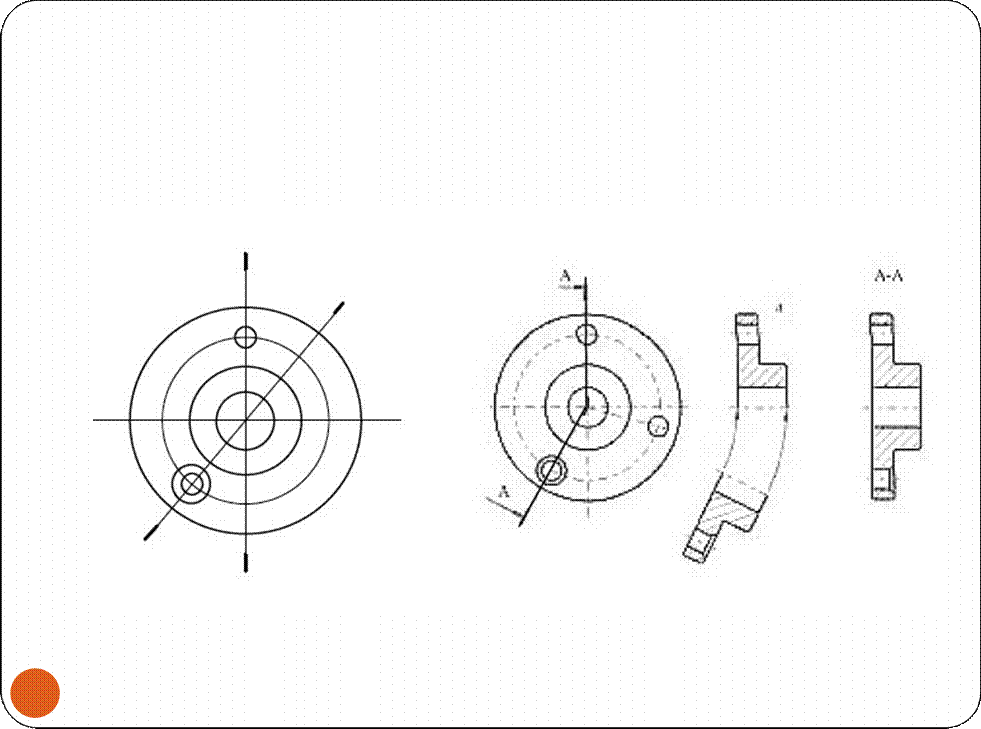

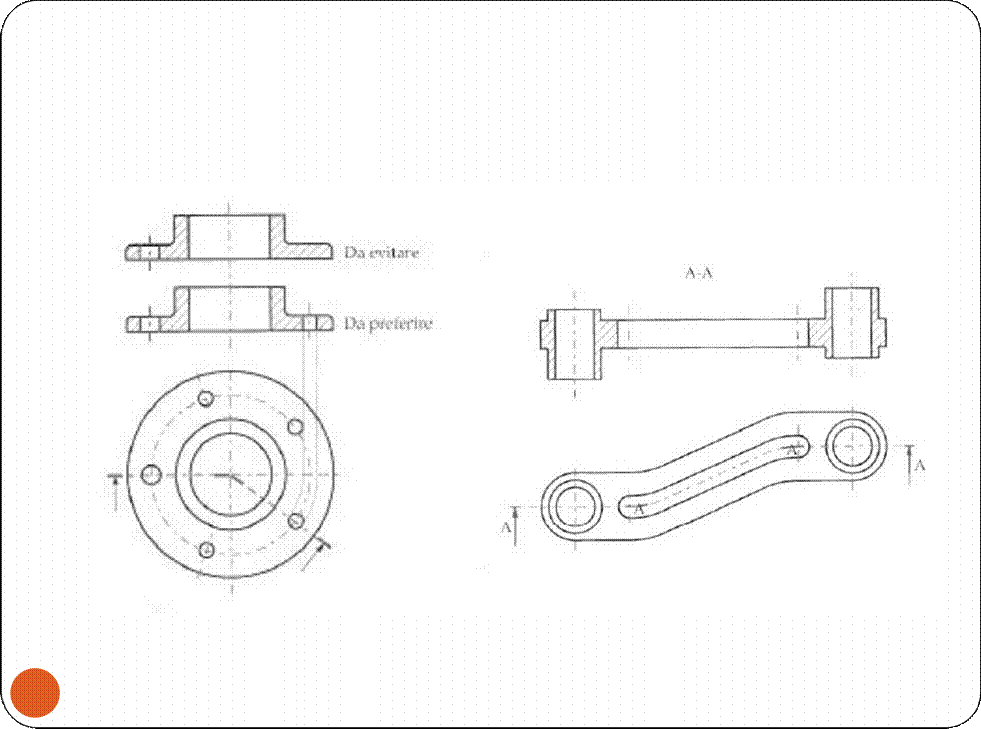

Sezioni secondo piani concorrenti



Sezioni secondo piani concorrenti

Sezioni secondo superficie qualsiasi

  • a cura di Massimo Reboldi

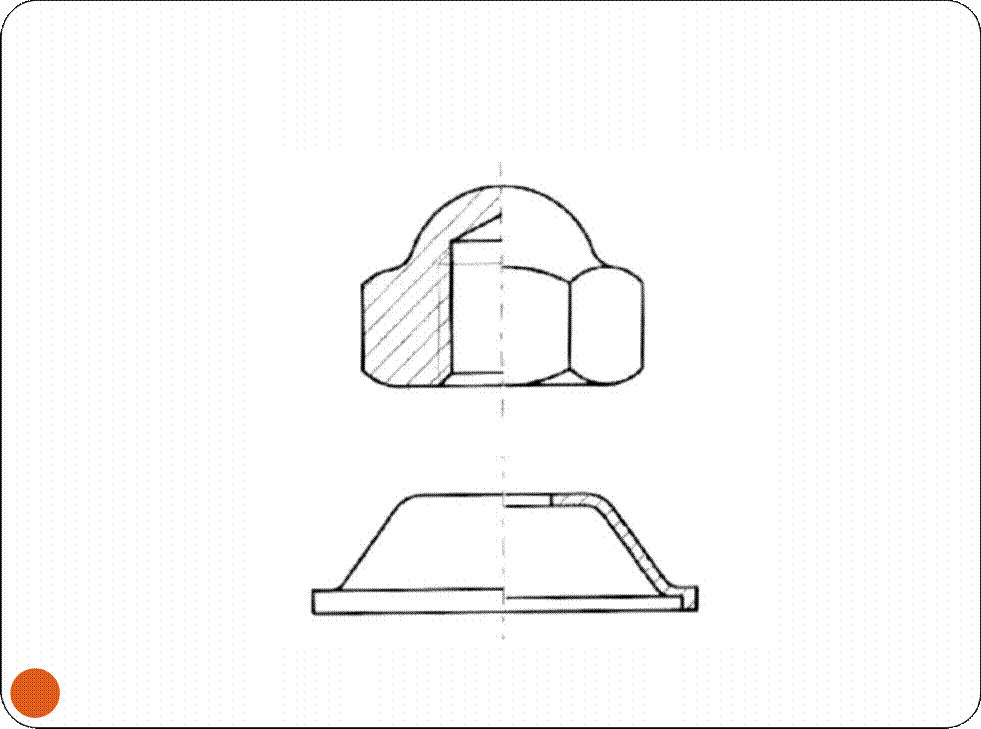

Semisezioni



Semisezioni



    • Nelle semisezioni il piano secante non attraversa tutto il pezzo;
    • La semivista e la semisezioni sono affiancate;


Semisezioni

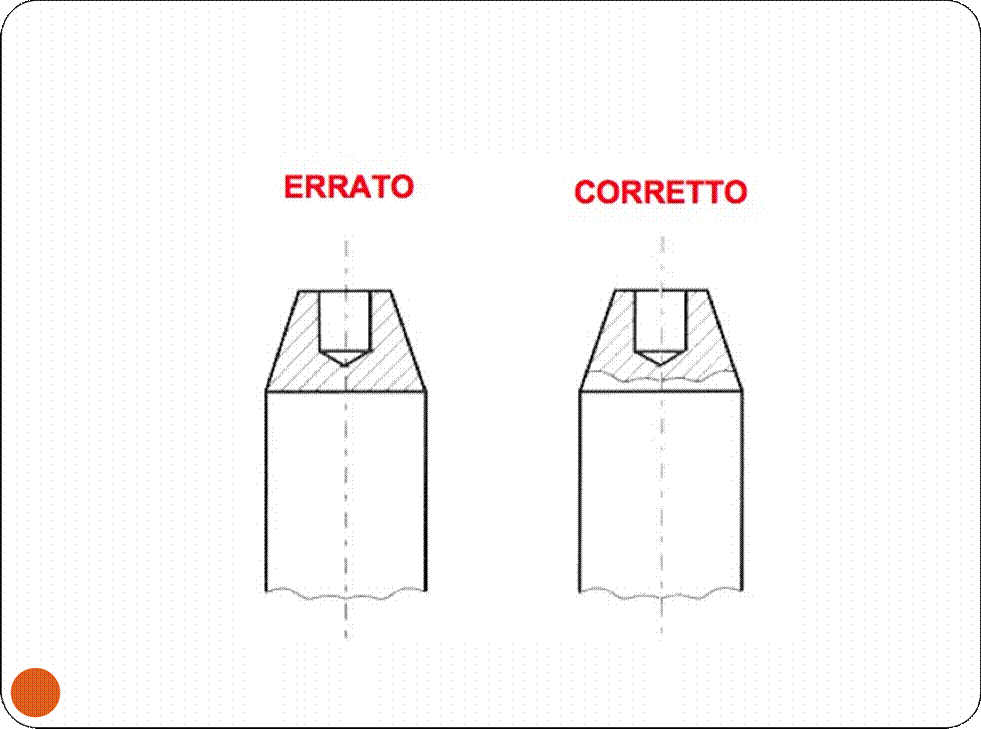

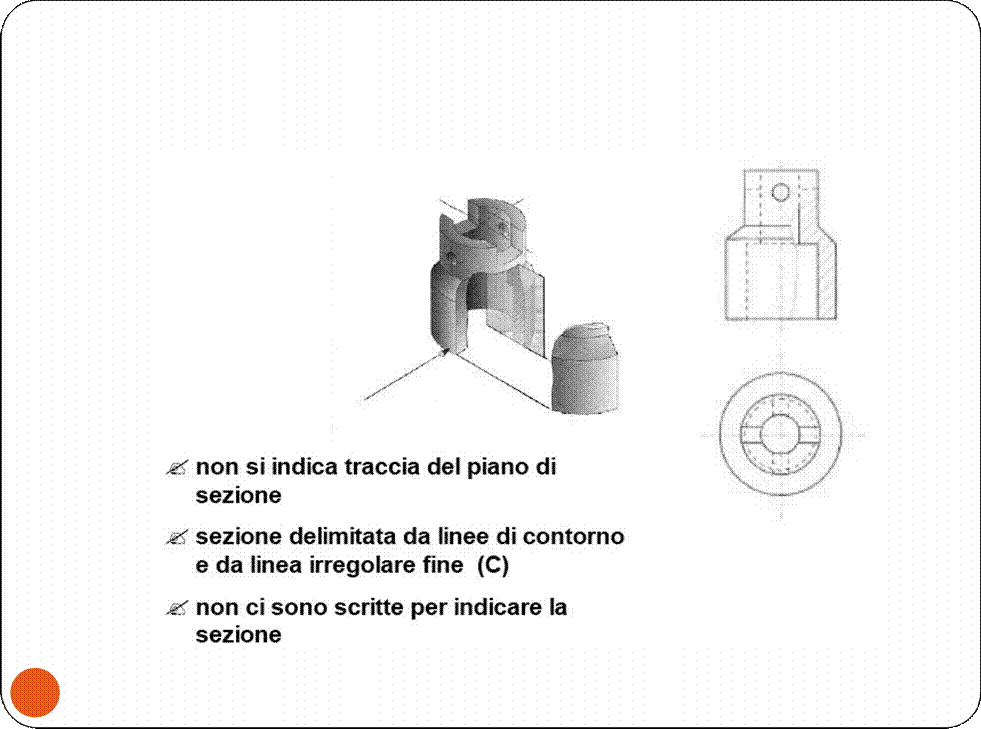

Sezioni parziali



Sezioni parziali





Sezioni parziali

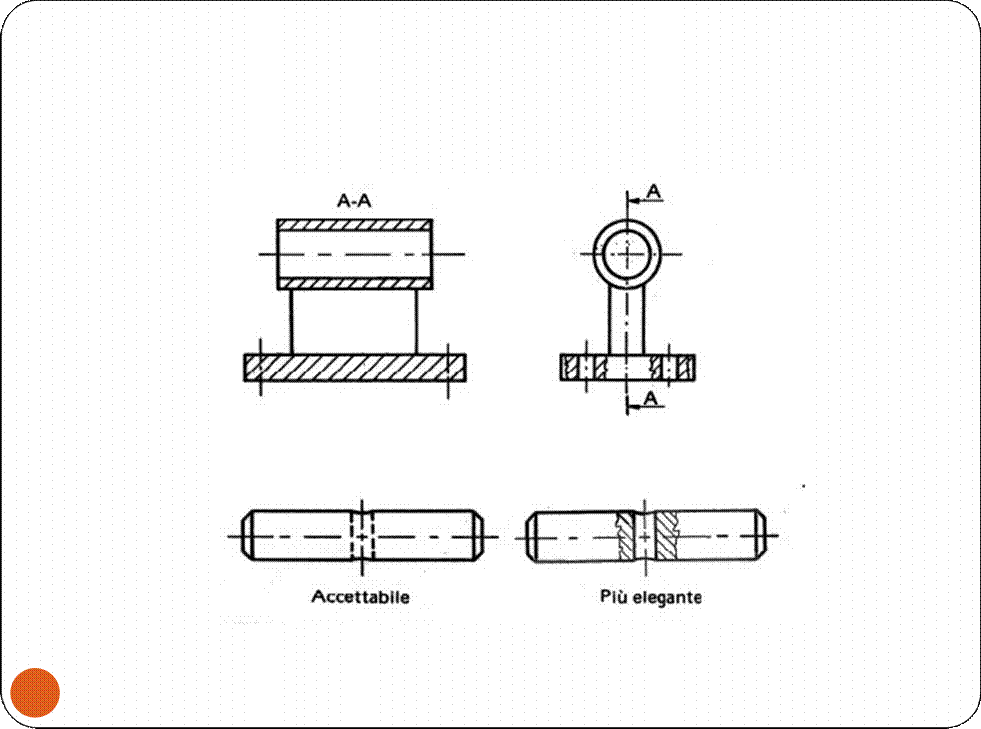

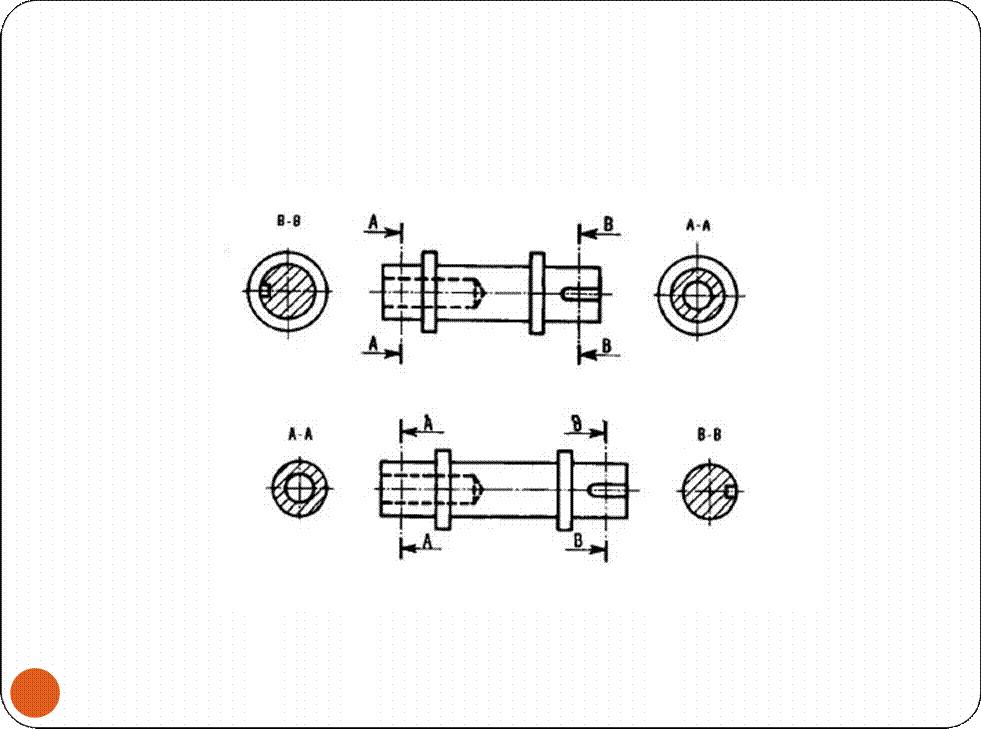

    Sezioni in loco e in vicinanza



    Sezioni in loco e in vicinanza

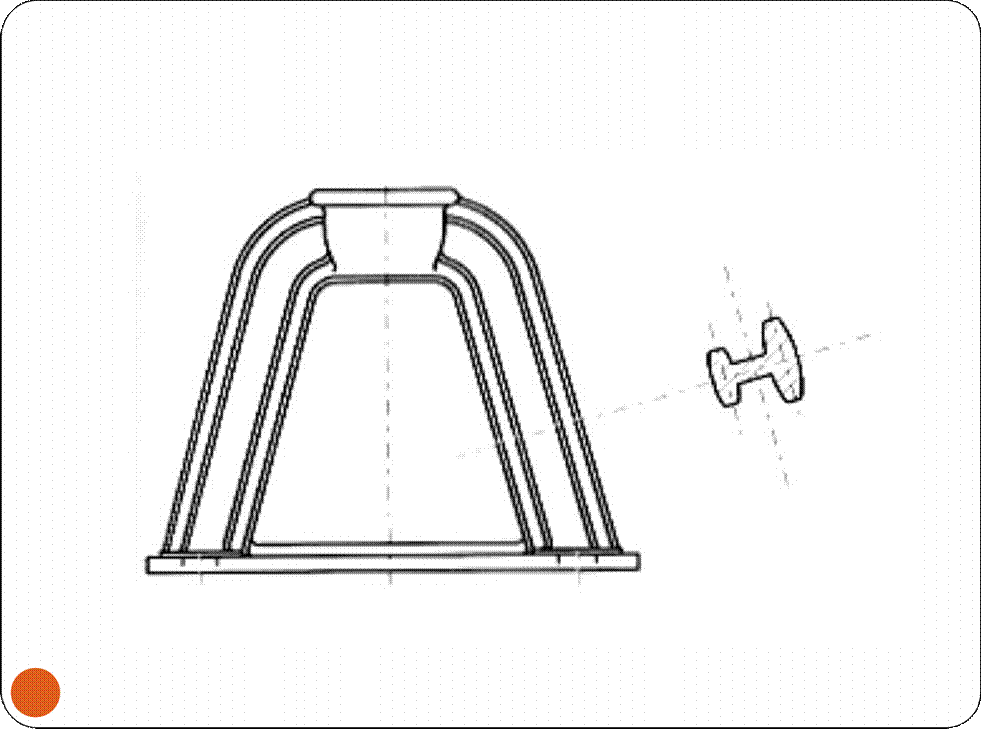

    Sezioni in vicinanza

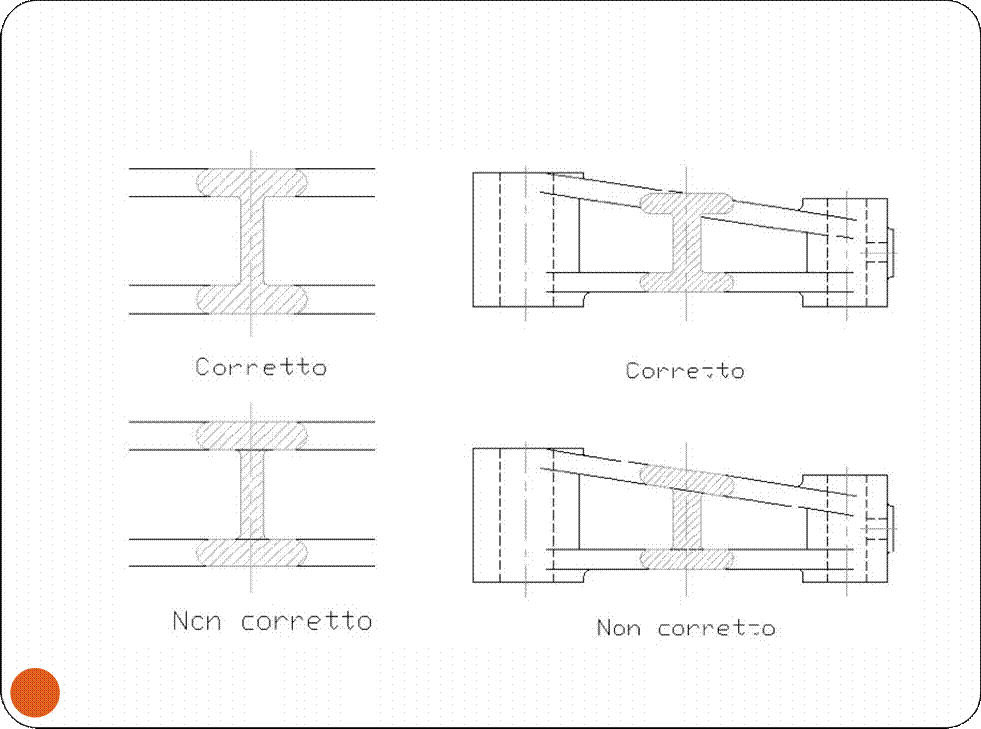

    Sezioni in loco

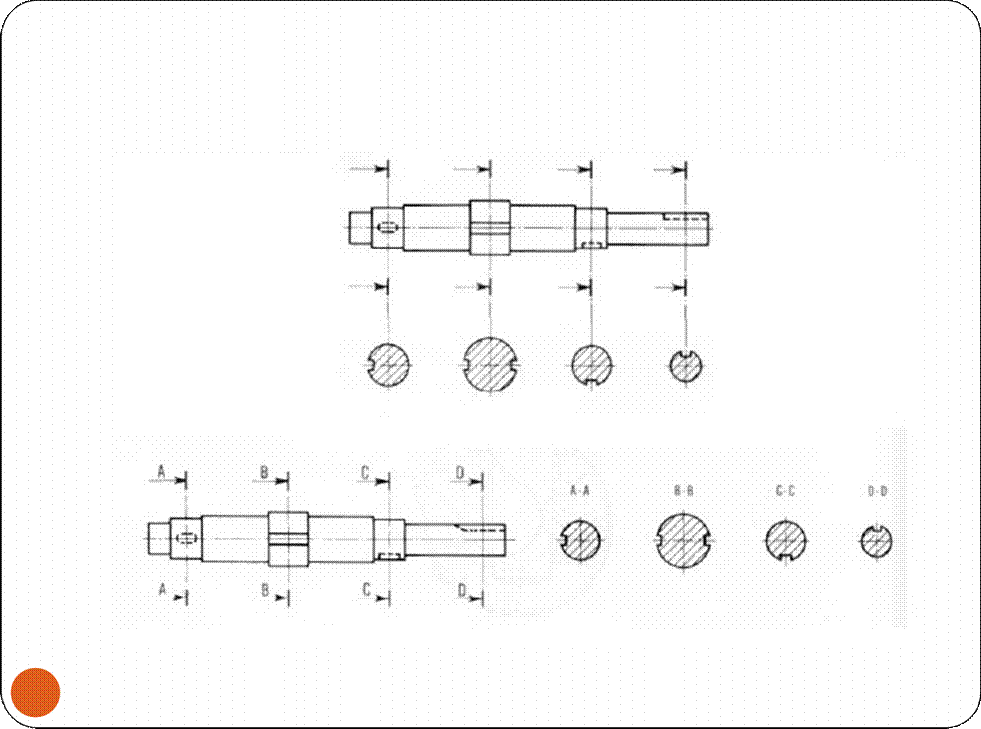

    Sezioni in successione

    In questo caso è consentito non indicare le lettere







    Vanno escluse le parti in vista nelle varie sezioni




    Bibliografia

      • Appunti di Disegno Meccanico – Università degli Studi di Firenze – prof Paolo Rissone, prof.ssa Monica Carfagni, Ing. Gaetano Cascini;
      • Disegno tecnico Industriale – Ing. E. Chirone – Ing. S. Tornincasa – vol. I, II, edizioni Il Capitello,Torino;
      • Manuali unimi – Norme per il disegno Tecnico – vol I, II, UNI, Milano;
